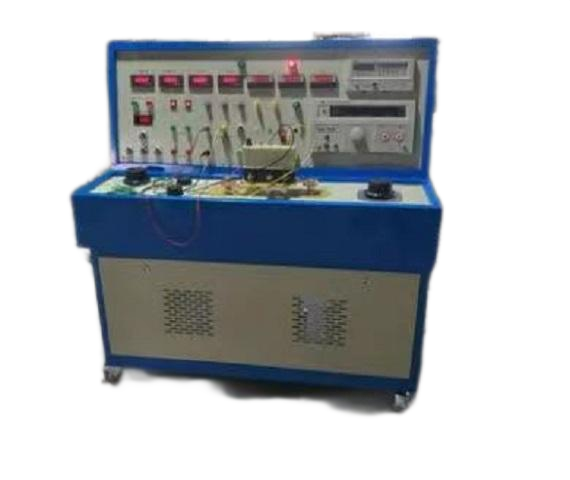

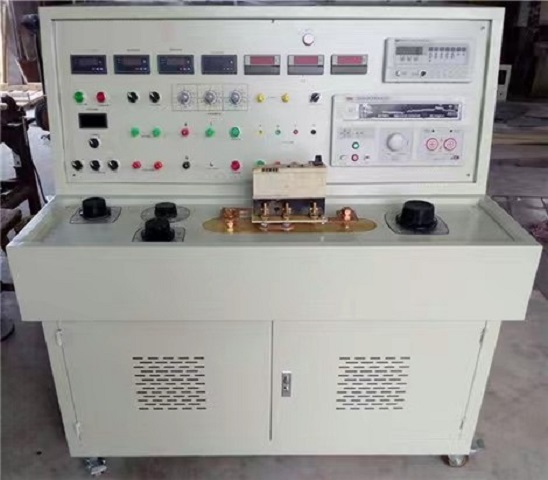

一、 性能要求1、 SDKG-189矿用馈电开关综合试验台主要是测量煤矿机修厂维修开关的必备助手，它能提供各种开关的工作电源和大电流，及开关的动作时间，三相同步测量，漏电电阻试验，真空管耐压测试等。 能满足矿用电气设备的性能试验，即矿用隔爆型照明信号综合保护装置、隔爆型馈电开关、磁力启动器（包括组合开关、电控箱）、隔爆型电软启动、变频器、变压器等设备的性能试验（过载、短路、漏电、绝缘监视、漏电闭锁、变比、阻抗、功率测试）；同时能检测真空接触器的开关管分合闸三相同步性能、真空管回路电阻检测、真空管耐压试验；启动器的电子保护性能，煤电钻、照明信号综合保护装置及高压配电装置保护性能。
2、 提供试验电压、试验电流、漏电电阻、模拟对地电容、照明综保负载、电钻负载接口、零序电压电流接口等，所有试验电路完全满足开关标准要求；三相试验电压127V（100v）作为煤电钻、照明信号综合保护装置本体调试（100V作为高压配电装置保护器工作电源），660V或1140V或3300V三相电源作为馈电开关与启动器类开关工作电源电压，均能从0-120%范围调节，作为开关欠压、过压等动作特性试验，试验台低压大电流采用两磁路大电流发生器能产生zui大4000A的电流，并且能提供5V、12V、24V直流电源作为电子保护器的电源使用；具备0-10KV高压试验。
二：主要技术参数工作电压：三相四线，380V，50Hz三相可调电输出：0-660V/0-1140V（可定制）容量范围65%-120%U e可调容量为3kVA单相模拟信号：0-36V，0-127V，0-380V试验电流：0-2500A动作时间测量：0-999.99s计时精度：1ms电阻投入：0-99.9KΩ1KΩ漏电值：0-2000mA模拟井下系统分布电容：0.22μf/相、0.47μf/相、1.0μf/相三相同步测量：0-999.99s真空管耐压测试仪：0-10kV接触电阻测量精度：1微欧记时装置精度：0.001秒
三：适用范围可检测的各种馈电开关、启动器、照明综保、多回路组合开关及单独对各常用保护器，如JDB系列的性能检测。配合开关本体，可对所有保护器进行检测(本体试验)。可对各开关进行漏电闭锁、漏电、过载、短路、缺相、三相不平衡、断路器同步、真空管接触电阻、工频耐压等试验。
