一、制造遵循的国家标准和行业标准:
2.1、高压试验装置通用技术条件第2部分：工频压试验装置
2.2、GB-4793.1 测量、控制和实验室用电气设备的安全要求 第1部份：通用要求IDT IEC61010-1:1990
2.3、GB /T16927.2-1997高电压试验技术第2部份：测量系统EQV IEC 60060-2:1994
2.4、JB/T 9641-1999 试验变压器
2.5、JB 8749-1998 调压器通用技术条件
二、概述

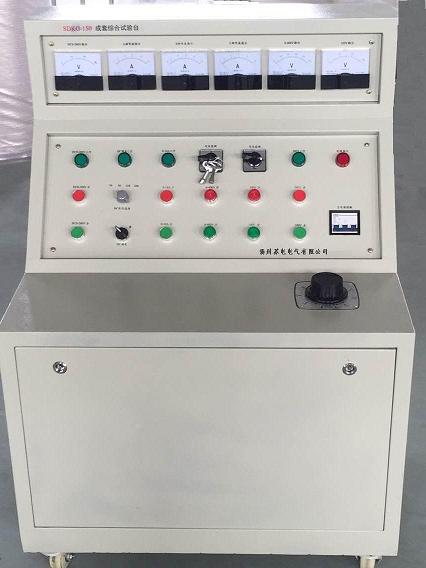

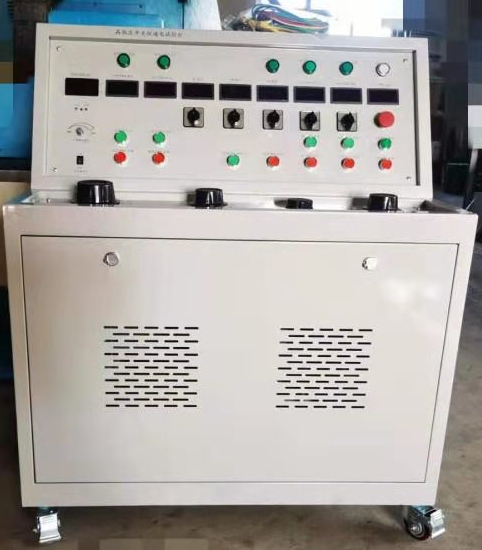

SDKG-159A高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提稿工作效率。开关合闸电源，外配电源（根据用户要求选配）。
本电源由全控三相整流模块、移相触发电路、自动调节电路、吸收回路组成,晶体管智能控制模块将复杂的自动调节电路、晶闸管和触发电路集成为一体，通过调节控制信号电压的大小，改变晶闸管导通角的大小，从而实现对电源进行调节、自动控制的功能。触发电路系统、晶闸管、导热底板相互绝缘隔离，介电强度大于2500V，使用安全方便。三相整流模块输入端无相序限制。可适用于阻性负载、感性负载。
三、使用说明：
1、 接通三相四线AC380V
2、 将输出DC300V接至负载
3、 将输出调节旋扭逆时针旋转至零位。
4、 检查并确认接线无误
5、 将电源开关闭合
6、 缓慢调节输出调节旋扭，将电压升起到达合适值。
试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线。
四、技术参数：
2．1输入电源
三相四线AC 380V
2．2输出电压及电流
2．2．1 +30°0°-30°电流移相，电容柜补偿试验阻性、容性、感性投入 三相AC 0 — ≤10A输出（可调值〉 一组
2．2．3三相AC380V电源电压 (固定值) 10A 一组
2．2．4三相AC0-500V电压输出 (可调值)/10A 一组
2．2．5交流220V电压输出 （固定值）10A 一组
2．2．6交流操作电压输出
AC 0~250V /5A 一组
2．2．7 直流0-250V /5A
2．2．8 DC固定可调24V/36V/110V/220V 一组
五、注意事项：
7．1环境温度：0--40℃
7．2海拔高度：<100M
7．3相对湿度：<85%
7．4使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质
