一、分布式蓄电池在线监测系统组成说明
分布式蓄电池在线监测系统其主要组成如下：
分布式蓄电池在线监测系统由蓄电池监测模块、蓄电池管理模块组成，管理模块具备显示，并将数据通过RS485上传。远程监控需用一台计算机通过串口连接到蓄电池管理模块上，该计算机上需安装专用蓄电池监测软件，提供数据查看及远程控制。
1.1蓄电池管理模块
用以收集/显示来自蓄电池监测模块的采集数据，并采集蓄电池组的充放电电流、环境温度、总电压等，加以分析整理。
具备显示面板，方便使用者操作以及查阅电池组信息。
提供RS485通信接口，采用MODBUS协议，与远端通讯界面做远端监测用。
1.2蓄电池监测模块
测量单一蓄电池的电压、内阻、温度等信息。
可加装蓄电池极柱漏液传感装置，对其进行漏液监测报警。
★注意：蓄电池2V监测模块只能安装在2V蓄电池上，12V与之相同，切勿混用，否则会损坏模块。
二、蓄电池监测管理模块
2.1蓄电池监测管理模块外观

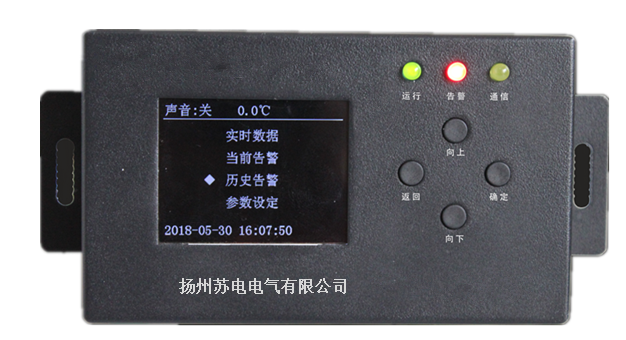

图2、蓄电池监测管理模块外观
表1、蓄电池监测管理模块规格
型号 | SDXJ-01电池巡检仪 |
工作环境 | 温度：-30℃--70℃，湿度10%--80%，无冷凝 |
工作电源 | DC12V |
功耗 | 3W |
监测通讯方式 | UART |
对外通讯方式 | RS485 |
告警干接点 | |
监测模块数量 | 300个 |
显示器 | 2.4寸TFT |
外观尺寸 | 135mm×80mm×26mm |
管理模块逐个读取监测模块电压、内阻、温度，并进行分析处理与显示。蕞多可接两组（并联）蓄电池。
（1）收集显示监测模块采集数据，设置蓄电池组信息及报警门限。
（2）对监测模块地址进行设置。
（3）波特率可设。
（4）采集电流需接电流传感器。
（5）采集环境温度需接环境温度传感器。
（6）自带2路RS485口，可接入上位机。
2.2蓄电池管理模块按键说明
按键 | 功能说明 |
向上 | 本界面光标向上移动 |
向下 | 本界面光标向下移动 |
确定 | 对参数设置进行确认，进入下一界面 |
返回 | 对参数设置进行取消，返回上一界面 |
2.3蓄电池管理模块指示灯说明
指示灯 | 说明 |
运行（绿色） | 1.闪烁（设备正常） 2.熄灭（设备失电） 3.常亮（设备故障） |
告警（红色） | 1.常亮（设备有告警） 2.熄灭（设备无告警） |
通信（黄色） | 1.闪烁（有上行数据通信） 2.熄灭（无上行通信） 3.常亮（设备故障） |
