无线语音高压核相仪220KV

发布时间:2019-11-02人气:87

一、产品特点:

SDHX-203A无线高压核相仪220KV(以下简称“仪器”)用于两条高压线路并网或环网核相。该仪器可以升级远程核相的功能。仪器适合0.38KV~220KV交流输电线路带电作业和二次侧带电作业,具有高压验电功能;采用无线传输技术,操作安全可靠,使用方便,克服了有线核相器的诸多缺点。

二、产品技术参数:

1、相位差准确度:误差≤5°。

2、频率准确度:±0.1HZ。

3、可跨电压测量范围为0.38KV~220KV。

4、发射器和接收主机的zui大传输视距约100米。

5、真人语音提示测量结果和操作步骤。

6、320*240彩屏同时显示相位差、频率、失量图和同异相结果。

8、无操作1小时自动关机。

9、发射器和接收器均内置可充电锂电池,且电池可拆卸更换。

10、主机锂电池容量约2500mAH,发射器锂电池容量约350mAH。

11、高压测量时泄漏电流<10uA。

12、发射器工作功耗<0.1W,接收主机工作功耗<0.3W。

13、工作环境:-35℃--- +45℃ 湿度≤95%RH。

14、储存环境:-40℃--- +55℃ 湿度≤95%RH。

15、整机重量:约5KG。

16、仪器包装尺寸:长71cm*宽26cmm*高11cm。

三、产品工作原理:

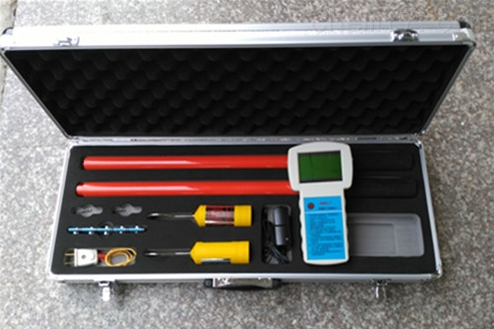

  仪器由2个发射器和1个接收主机组成。发射器可以判断线路是否带电,测量线路相位和频率。各发射器将测量的数据通过无线电发送给接收主机,接收主机依据发射器数据计算两线路相位差值,判断同异相。

6、安全事项:

1、现场测试时,应按电力部门高压测试安全距离标准进行操作。

2、标准配置绝缘杆3米,对应电压等级为 ≤ 220kV。如测量线路电压高于220KV时,请使用长度大于3米的绝缘杆。

3、核相操作时,手持位置不要超过绝缘杆手柄位置。

四、产品别称

  核相器、核相仪、核相装置、无线核相器、高压核相器、高压核相仪、无线语音核相仪、语音核相器、语音核相仪、高压语音核相仪、无线核相器、无线核相仪、数字核相器、数字核相仪、定相器、高压定相器、数字无线高压核相仪、无线高压核相仪、
