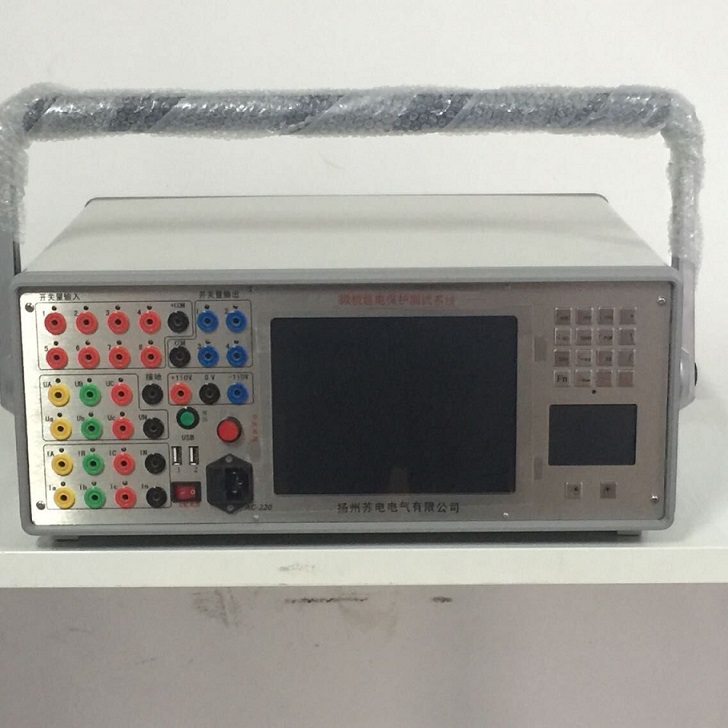

六相微机继电保护测试仪

发布时间:2019-10-21人气:122

一、产品别称:
   六相微机继电保护测试仪:微机继电保护测试仪、微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪
二、产品主要特点
1、  SDJB-6000六相继电保护测试仪满足现场所有试验要求。既可对传统的各种继电器及保护装置进行试,也可对现代各种微机保护进行各种试验,特别是对变压器差动保护和备自投装置,试验更加方便和完美。
     SDJB-6000六相继电保护测试仪具有标准的六相电流,六相电压同时输出,电流30A/相,电压125V/相。六相电流并联可达180A。

2、  各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3、  单机独立运行,内置高性能工控机,主频300--600MHz,内存512M,硬盘4--12G,运行Windows XP操作系统。

4、  采用进口拉丝不锈钢面板,不锈钢键盘,同时采用触摸式鼠标,克服了轨迹球鼠标操作不灵活、容易损坏的缺点,并选用8.4寸,分辨率为800×600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用。

5、   主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,改善了波形的质量,测试仪的精度。

6、  功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

7、 采用USB接口直接和PC机通讯,无须任何转接线,方便使用。
8、  可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。

9、   具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。

10、  配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

11、  具有软件自校准功能,避免了要打开机箱通过调整电位器来校准精度,从而精度的稳定性。

三、产品技术参数
1、交流电流源:
   幅值范围:  6×(0-30A) 精度:0.2%
   六相电流并联输出蕞大值: 180A
   相电流长期允许工作值: 10A
   功  率: 300VA/相
   六相并联蕞大功率: 900VA
   六相并联蕞大输出时允许工作时间:10s
   频率范围: 0--1000Hz   精度:0.001Hz
   谐波次数: 2--20次     相位: 0--360°   精度:0.1°

2、直流电流源:
  幅值:20A/相   功率:300VA/相   精度:0.5%

3、交流电压源:
  幅值范围 :6 ×(0--125V)    精度:0.2%
  线电压范围: 0--250V
  相电压/线电压输出功率 :70VA/100VA
  频率范围:0--1000Hz    精度:0.001Hz
  谐波次数: 2--20次

4、直流电压源:
 相电压输出幅值:0--±150V    精度:0.5%
 线电压输出幅值:0--±300V
 相电压/线电压输出功率:90VA/180VA

5、开关量端子:
 开关量输入端子:8对
 空 接 点: 1--20mA,110V 装置内部有源
 电位翻转:0--6VDC为低电平
            15--250VDC为高电平
 开关量输出端子:4对,空接点,遮断容量:110V/2A,220V/1A。

6、时间测量范围:
 范围  1ms~9999s     测量精度  1ms

7、体积重量:
 体积 470 (mm)×405 (mm)×185 (mm)   约20Kg

8、电   源:
 AC220V±10%    50Hz  10A
