汽轮机螺栓低压电加热器及配电箱

一、产品简介

D系列汽轮机螺栓低压加热器厂家

本产品是我厂四种系列螺栓加热器的一种，它和其它三种相比，具有寿命长、热效率稿、安全可靠等特点。在安装使用加热器过程中，一定要先夹接负极，后插正极，根据螺栓规格选择间隙小、长度适当的加热器，才能充分发挥热效益，延长加热器使用寿命。

二、详情介绍

汽轮机螺栓低压电加热器及配电箱

SD系列汽轮机螺栓低压加热器是扬州苏电电气有限公司四种系列螺栓加热器的一种，它和其它三种相比，具有寿命长、热效率稿、安全可靠等特点。在安装使用加热器过程中，一定要先夹接负极，后插正极，根据螺栓规格选择间隙小、长度适当的加热器，才能充分发挥热效益，延长加热器使用寿命。

    低压直流加热器主要技术要求：

    1、加热器的额定工作电压为直流 50V±5V；

    2、插入部分直径公差为±0.2mm；

    3、插入部分长度公差为±10mm，发热长度公差为±10mm±，底部冷端为30mm；

    4、加热器在通电5-10分钟要求发热均匀，不允许有局部过热现象；

    5、加热器在间断加热情况下，累计使用寿命大于100小时；|

    6、加热器钢套管经冷拨缩管后，不得有裂纹等缺陷；

    7、为了便于使用，加热器安装绝缘手柄；

    8、加热器制造出厂应有、标明电压、功率、直径、长度、制造日期，经检测并有合格证。

    电加热器在使用过程中一定要注意电加热器正负（插头接线要正确）。使用完后的加热器要垂直存放，保管加热器要在空气流通相对湿度不大于85%干燥通风处。

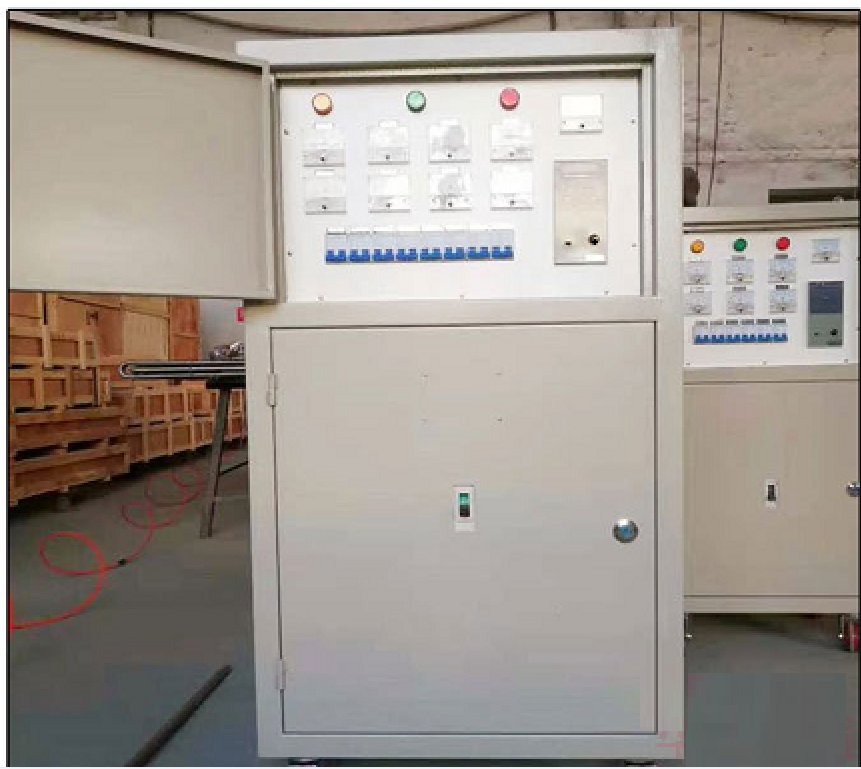

三、SDK-1型低压直流加热器控制柜

    一、控制柜采用大功率交流降压器，将三相380V降压到三相60V，再将三相交流60V经过大功率可控硅整流后，转换成直流可调36V至55V，输出采用大电流转速接头连接加热器正极，加热器负极由控制柜负极电缆分别夹接到负极接线柱上。

    二、技术数据

       输入电源： 三相380V 50Hz

       输入功率： 20-50KW

       输出直流电压调节范围： 36V-55V

       输出路数： 6-12路

       输出总电流： 300A-920A

    四、控制柜的安装和使用

        根据技术数据，采用三相三线铜芯电缆，相线截面积大于25mm2，在有短路保护电源输出处连结到控制柜输入相位上，并将控制柜外壳有效接地，控制柜送电后，合上空气开关，再将乒乓开关拨向开，即可控硅触发器可以工作，调节电位器、直流电压指示平稳上升，由0到55V，即可操作加热器1-12号开关，控制加热器电源，在加热器工作前一定要先将加热器正负极分清，如果发现电压不稳定，直线上升，即要关闭总电，调换一下控制柜输入电源B、C相，让相位志触发器相对应。

    五、控制柜维修与保养

        控制柜总电路输出分电路，都有过流、短路保护、输出1-12号电路，若发现无电流显示，加热器不工作，则检查对应短路保护，在工作期间，散热风机一定要不停运转，如风机不转，可控硅触发器无电源，则要检查辅助电路熔断器，加热器停止工作后，要关闭所有控制柜上的开关，存入在干燥通风处，切勿受潮。

    六、低压直流控制柜维修线路图电器元件表

        控制柜电器元件表

控制柜电器元件表

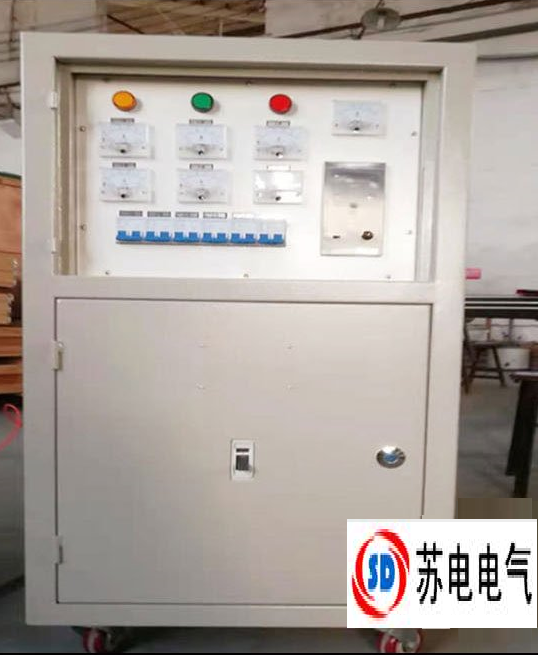

SDK型螺栓加热器配电柜

    适用三相四线380V，50Hz电力线路控制单相220V、110V、50V，6-12根加热器，将加热器的工作情况用指示灯电流表示出来，过流短路有保护是螺栓加热器使用理想的配套设备。

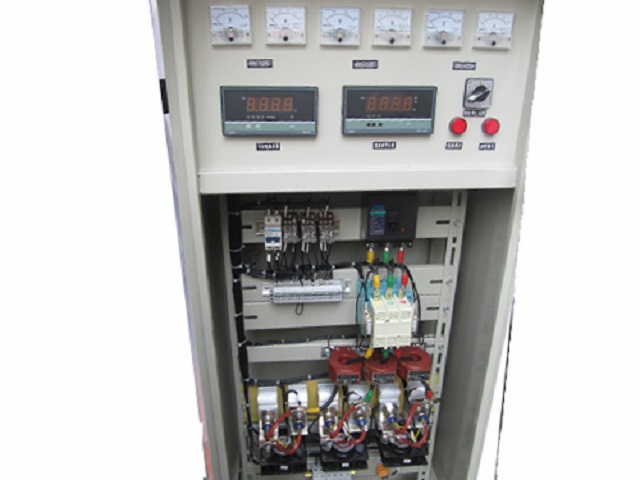

SDK-I低压直流加热器控制柜
