超轻型试验变压器_SDSB__技术资料
扬州苏电电气有限公司提供的超轻型试验变压器（工频耐压试验装置）_SDSB_技术指标
试验变压器别称：工频耐压试验装置 高压耐压仪 试验变 工频耐压仪
一、概述：
SDSB系列超轻型试验变压器作为高压试验设备的主机,与控制系统、调压器、保护装置等组合，对电气产品、设备、元器件和绝缘材料等进行工频耐压试验，以考核被试品的绝缘水平，并可及早发现被试品的局部缺陷及衡量被试品承受内、外部过电压的能力。其特点是体积小、重量轻、安装使用方便。
二、结构：

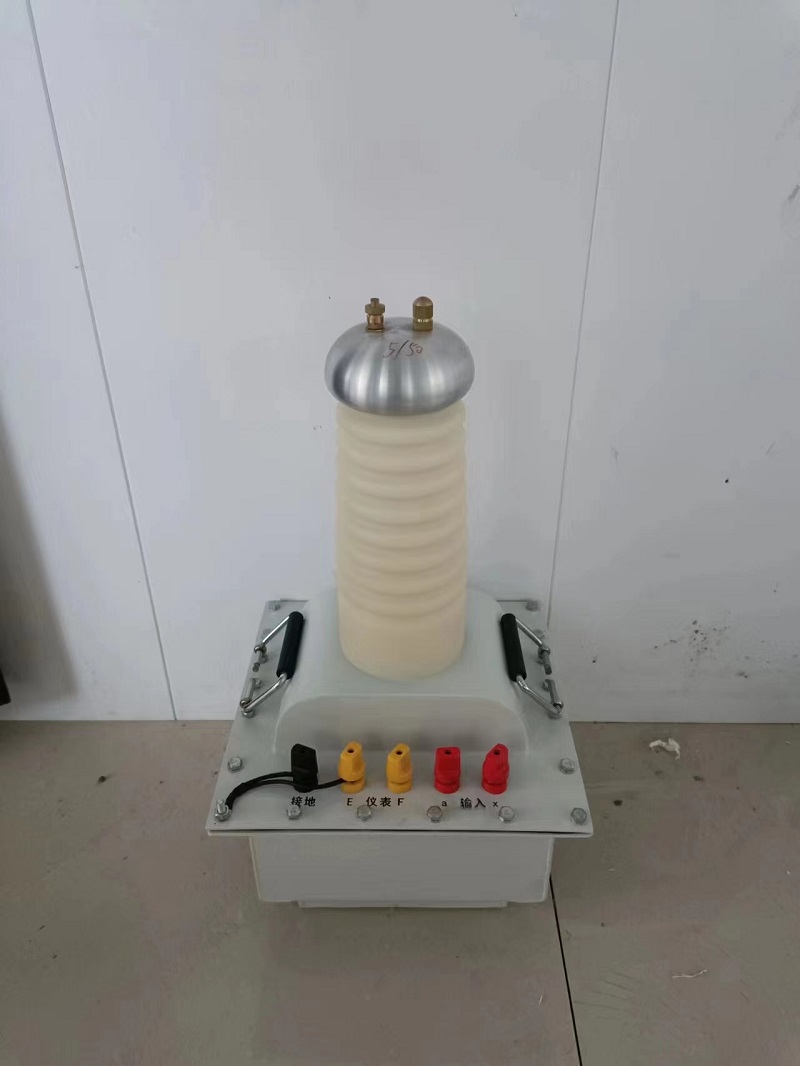

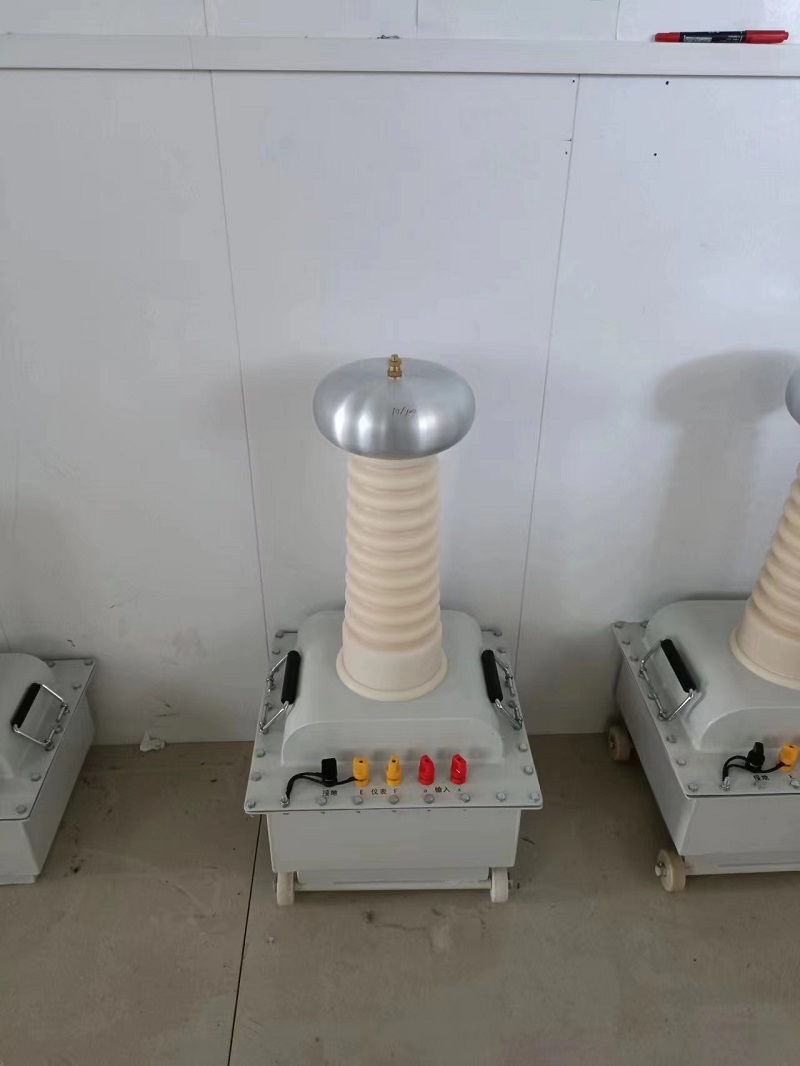

SDSB系列超轻型试验变压器为户内式设备，铁芯采用优质冷轧取向硅钢片，结构为芯式、横式放置，芯柱上同心地装有低压绕组、测量绕组、屏蔽、高压绕组。高压绕组为多层宝塔式梯形结构、低压绕组为圆筒式结构，屏蔽连同铁芯一起接地。油箱底部设有移动脚轮(5kVA以下无脚轮)，可在地面任意移动，便于实验室和野外现场作业。
三、工作原理：
将电源接入控制系统，经调压器至超轻型试验变压器的初级绕组，根据电磁感应原理，按初、次级绕组变压比关系，改变输入电压，以获得试验所需的输出电压。
四、技术要求：
1、正常使用条件：
（1）海拔高度：变压器安装地点的海拔高度不超过1000m。当海拔超过1000m时，变压器的外绝缘分级按2500m（大于1000m到2500m）及4000m（大于2500m到4000m）两级。
（2）环境温度：
最高气温+40℃，最高日平均气温+30℃，最高年平均气温+20℃，最低气温—5℃（户内式），—25℃（户外式）。
（3）空气最大相对湿度：
当空气温度为+25℃时，相对湿度不超过90%。
（4）安装场所：
安装场所无严重影响变压器绝缘的气体、蒸气、化学性沉积灰尘、污垢及其它瀑炸性介质，严重震动的场所。
（5）电源电压的波形：
电源电压的波形为实际上的正弦波，频率为50Hz，电源侧应不遭受来自外部的大气过电压。
（6）超轻型试验变压器使用时应使其输入电压逐渐升高，并且应有可靠的保护措施。
在使用过程中，超轻型试验变压器应配相应的控制保护装置、调压器、分压器、球隙保护器、保护电阻等。接地必须保证良好。
具体技术要求请与我司联系！
