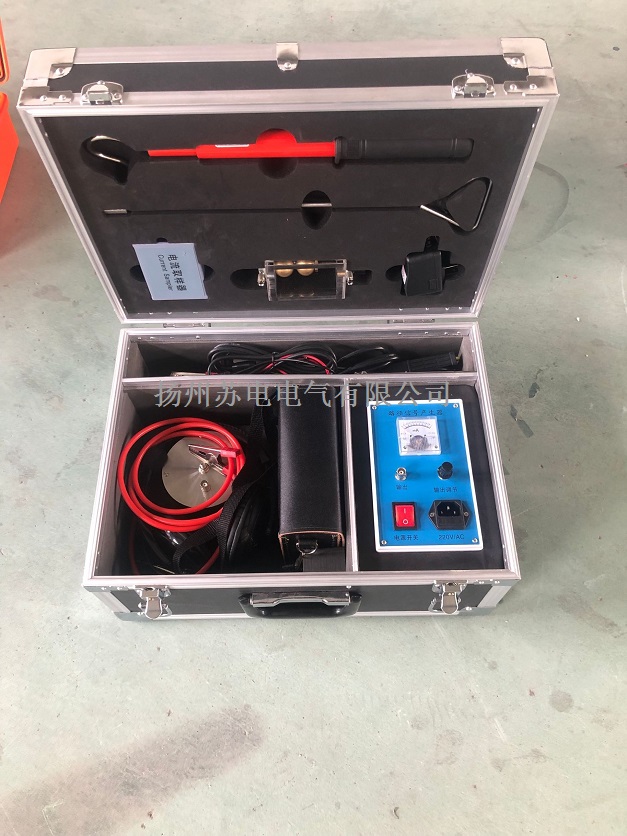

一、声磁数显同步定点仪（单元）
1、、产品用途：
用于地埋电缆故障点的精确定位。
2、主要特点
2、1、仪器用特殊结构的声波振动传感器及低噪声专用器件作前置放大，仪器定点和路径探测的灵敏度。
2、2、采用静噪定点技术，有效克服了现场环境的大部分噪音干扰。只有在冲击高压工作时，定点仪的声音通道才被打开，测听地下故障点的震动波。其余时间完全处在静噪状态。
2、3、在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地消除了定点时的盲目性。并可显示故障距离及方向，快速确定故障位置。
2、4、应用工频自适应对消理论及高Q工频陷波技术，加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。
2、5、在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点
2、6、利用15KHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原用等幅15KHz信号源时电视机行频对定点仪的干扰。
仪器操作极其简便，打开电源开关即可，无须换挡和功能选择。
仪器的另一显著特点是结构紧凑、小巧、模块化，便于携带维修，功能强大，精准度gao。
3、定点原理：
采用声磁同步定点原理完成故障点的精确定位。具体实现方法如下：
在地埋动力电缆的一端施加脉冲高压，使地埋动力电缆的故障点产生放电电弧，放电电弧产生电磁波和振动声波——声磁信号，数显同步定点仪同步接收放电电弧辐射的声磁信号，根据数显同步定点仪接收的电磁波和声波时间差，用数字方式转换显示成接收机定点探头到故障点的直线距离。同时，沿电缆埋设的路径，依据探头接收的声波从耳机判断故障点放电振动声音的大小。在故障点的正上方，数显屏显示的读数蕞小，振动波的声音蕞大，由此就能准确判断出故障点的位置。
4、数显同步定点仪技术指标：
★ 数显距离：蕞大100米，蕞小0.1米。
★ 定点误差: <0.1米。
★ 电磁通道接收机灵敏度: <5μV。
★ 声音通道音频放大器增益: >70dB。
★ 50Hz工频抑制度: >40dB。
★ 电源： 7.4V/2600mAh聚合物锂电池。
★ 功耗： <100mA (0.7W) 充满电后可连续工作24小时以上。
★ 工作环境：温度-20℃—+50℃，湿度80% 。
5、注意事项：
首先粗测出电缆故障距离，再精确测定电缆埋设路径，然后用此仪器实施定点。不要在路径不清楚情况下实施定点。
数显同步定点仪在使用前要进行充电，必须使用8.4V专用充电适配器。充电时间不低于8小时（充电插孔在仪器后面板）。充电过程中如果充电适配器上的指示灯由红色变为绿色，即表示机内电池已经充满。
在尋测电缆路径过程中，当路径信号输出较大时，由于被测电缆附近并行敷设的电缆也会感应到路径信号，并产生二次辐射，将导致耳机声音蕞小点特征不明显，甚至走到附近电缆的路径上，造成错误判断。
如果出现这种情况，可以从被测电缆的终端往始端方向尋测电缆路径。就可以避免路径尋测误判的麻烦。
二、电缆路径测试仪（单元）
1、用途：
本路径信号源配合路径探测接收机能可靠探测各类埋地电缆的埋设路径及埋设深度。
2、特点：
由于采用断续的幅度调制15KHz正弦信号。在探测埋地电缆的路径走向及埋设深度时，可有效地抑制工频干扰及电视机行频（15625Hz）的同频干扰。现场探测效率。由于采用幅度调制技术，本信号源不仅适用于传统的差拍式接收机也适用于直放式倍压检波路径接收机。本信号源的大功率输出信号可以使所探测的路径距离达10Km以上，完全满足各领域及企业的各类超长度敷设的电缆。
3、技术指标：
1．输出功率：在负载电阻为10欧姆时，输出功率大于30瓦，并且连续可调。
2．工作频率：15KHz
3．工作方式：断续（重复周期1Hz/秒），等幅，调幅（调制频率400—1000Hz）等幅输出适合差拍式接收机，调幅输出适合直放式倍压检波接收机。
4．具有自动过热、过载保护功能，可连续工作八小时以上。
5．电源：交流220V
6．环境条件：温度-25℃～+50℃摄氏度，湿度小于95%
