一、产品应用：

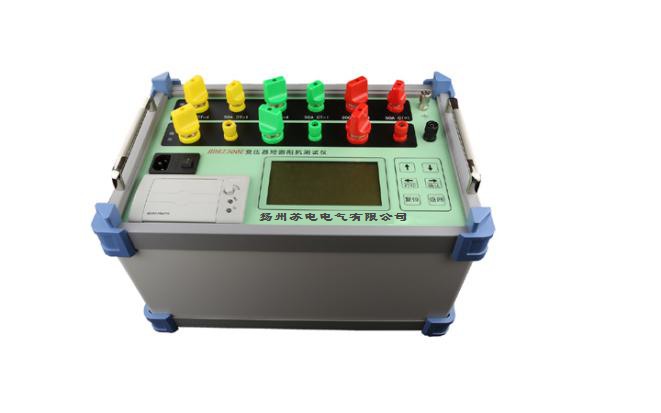

SDPX-300E变压器绕组变形阻抗法测试仪,严格按国家电力行业标准DL/T 1093-2008 《电力变压器绕组变形的电抗法检测判断导则》要求设计、生产制造。测试仪器内部采用电压、电流精度同步交流采样及FFT等数字信号处理技术，对电流、相电压、线电压、频率、有功功率、功率因数等参数进行测量。此仪器可对各种电力变压器及其它特殊用途的变压器进行电抗法绕组变形测试，也可用于变压器空载损耗以及负载损耗等参数测试。具有测试数据准确、可靠，人机界面对话直观，操作简便，携带方便等性能特点，是变压器特性测试的更新产品，更是电力部门及变压器厂家检测设备。
二、产品用途及特点:
本仪器可进行低电压的短路阻抗测试即进行阻抗法绕组变形测试；用于变压器空载损耗以及负载损耗等参数测试；可扩展进行谐波测试。
相关标准规定，现场可采用低电压试验电源实测电力变压器绕组和铁芯的动稳定状态参数，用以判断变压器绕组有无变形或位移。确定变压器绕组及铁心的动稳定状态。本仪器可满足电力变压器绕组变形的电抗法检测的相关要求。变压器短路阻抗测量准确。
在变压器出厂前及大修期间，变压器的空载、负载实验是变压器厂商及供电、用电部门检测变压器质量，降低供电损耗的重要实验项目。根据客户实际需求及现场实验条件，由我公司自主研制的变压器参数测试仪，具有测试数据准确、可靠，人机界面对话直观，操作简便，携带方便等性能特点，是变压器特性测试的更新产品，更是电力部门及变压器厂家检测设备。
变压器参数测试仪，不仅能测变压器空负载损耗,而且还能测试输电线路工频参数。仪器内部采用的多路A/D同步交流采样及数字信号处理技术，成功的解决了多路信号在市电条件下同步测量和计算的难题；还能显示和打印用户关心的所有测量数据，可完全取代传统仪表使用，工作效率,减轻劳动强度。
本仪器可通过计算机接口操控测量，采集数据。可根据需要将测量数据生成试验报告，通过计算机打印试验报告。
本仪器可进行电流、电压的谐波测试，用于变压器的谐波测量。
三、产品主要性能特点：
1、本仪器采用大屏幕背光汉字点阵显示屏，变压器的参数直接输入，方便、直观；
2、仪器内部采用电压电流同步交流采样及信号数字处理技术，测量数据准确。数字同步跟踪锁定，全部数据均在同一周期内同步测量，保证在市电条件下测量结果的准确性和合理性；
3、该仪器可采用单相和三相测量方式，对变压器短路阻抗进行测量；
4、可根据需要对变压器空载、负载参数进行测试。空载或负载测试数据在屏幕上一次全部显示，负载损耗数据不需人为换算，屏幕上直接显示根据绝缘的耐热等级需校正到的参考温度条件下负载损耗值，空载测试时，具有三相平均电压大于400V（二次电压)自动锁存功能，且能随时锁存、解锁数据；
5、测量范围大。当测试电流≤200A，测试电压≤250V（相电压）时，该仪器可直接测试，允许短时超载不大于量程的20%。如需更大测试电流或电压，可外接CT或PT。也可定制大电流产品。
四、产品主要技术指标:
1、电压参数：量程范围：10-500V 精度：0.1%（直接测量）
2、电流参数：量程范围：0.5A-200A 精度：0.1%（直接测量）
3、频率参数：量程范围：45-75Hz 精度：0.02Hz
4、有功功率：精度：0.5%
5、短路阻抗：精度：0.2%
五、产品其他技术指标：
1、工作温度：-20℃～50℃
2、工作湿度：0～85%RH
3、工作电源：AC220V±10% 50Hz±1Hz
4、外形尺寸：360mm×200mm×240mm
5、仪器重量：6kg
