静卧式拉力试验机

发布时间:2019-10-16人气:88

一、产品概述:

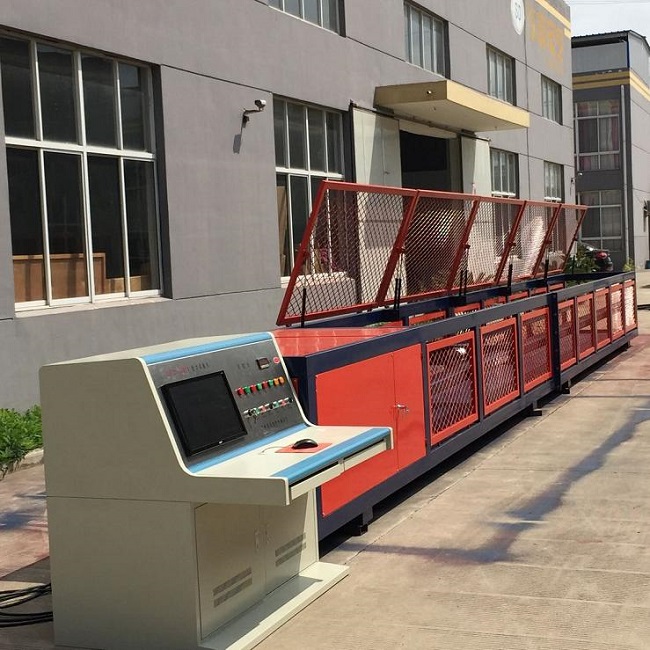

       1、SDLYC-II静卧式拉力试验机外型美观、结构合理、技术含量高,测力系统采用全电脑控制、它由高精度传感器彩显打印,执行机构由液压系统来完成,它适用广泛,可用于,双钩紧线器、棘轮紧线器、卡线器、吊装带、钢缆绳缆、电缆绝缘绳、葫芦双钩滑车组等各类起重工具拉力试验,还可以为其它器具、线路金具、绝缘瓷瓶串等机械静荷试验,安全可靠,使用方便。可以满足拉力试验的要求它具有以下功能

    2、该试验机具有力值、静负荷保持时间均可任意设定

    3、自动修正载波动力值,当试验达到预定时间,计算机会发出指令,自动卸荷。

    4、计算机判断测定数据试验结果合格与否并由打印机自动输出试验要求的全过程。

    5、300KN拉力测试台是用于试验金属,非金属材料抗拉伸性能的专业测试设备,其测控系统应用先进的工业控制计算机技术,集信号采集、转换、处理、数据运算、数据库管理。测试过程实时显示及执行元件的控制等诸多功能于一身,可应用于各种拉力测试设备及其它各种测试控制场合。

    6、SDLYC-II静卧式拉力试验机系统具有自动化程度gao ,测试精度gao ,控制功能强,且操作简便.人机界面友好,应用本测试系统工作效率。

二、产品主要工作参数

1、系统测试精度:优于1%F.S

2、系统控制精度:优于10%

3、采样速率:蕞大可达100Hz

4、蕞大负荷:300KN

5、电源:三相四线380V

6、液压系统高压额定压力:15MPa

               高压额定流量:0.2L/min

               低压额定流量:4L/min

               低压工作压力:5MPa

三、工作原理

    使用时,将被测件一头连接测力传感器,另一头连接油缸,测试开始时,液压泵启动,通过油缸拉伸被测件。传感器对被测件受力进行测量,将测量信号专用测量仪表输入工控机,工控机将对所测力值与设定值进行比较。并根据不同的工况要求,控制液压泵的启停与转换。待设定时间一到,由工控机根据被测件受拉伸力后的状况来判断被测件合格与否。其间由传感器信号的采集转换,数据运算处理由专用仪表完成、液压泵控制由工控机执行。同时在显示屏上生动直观的描绘出被测件的受力曲线,记录下测试过程的测量数据,并以表格形式存储起来,使用户能方便的实现数据的打印及查询。

    使用时,将被测件一头连接测力传感器,另一头连接油缸,测试开始时,液压泵启动,通过油缸拉伸被测件。传感器对被测件受力进行测量,将测量信号专用测量仪表输入工控机,工控机将对所测力值与设定值进行比较。并根据不同的工况要求,控制液压泵的启停与转换。待设定时间一到,由工控机根据被测件受拉伸力后的状况来判断被测件合格与否。其间由传感器信号的采集转换,数据运算处理由专用仪表完成、液压泵控制由工控机执行。同时在显示屏上生动直观的描绘出被测件的受力曲线,记录下测试过程的测量数据,并以表格形式存储起来,使用户能方便的实现数据的打印及查询。

不同的规格可根据客户需求定制
