一、概述
架空线接地故障定位仪，适用于小电流接地系统架空线路，在线路
发生单相接地故障而停运后， 可用本设备对接地点进行精确定位。
本仪器是一套便携设备， 可进行多条线路的故障定位。整套设备由 发射机（信号发生器）、传感器、接收机、及附件组成。在故障线路停 运后， 由发射机向线路施加超低频高压信号使故障重现， 在线路沿途用 绝缘杆将传感器挂在线路上检测信号，并通过无线方式向地面上的接收 机传输数据，接收机显示测量结果。在故障点前， 电流持续存在， 通过 波形， 可以清楚的看到电容电流和故障点的接地电流， 故障点后，故障 点的接地电流消失。可先进行粗略分段， 再精确定点， 从而快速确定故
障位置。
1. 适用于小电流接地系统配电网， 检测架空线路的单相金属性接
地、经电弧接地、经过渡电阻接地等多种高阻、低阻接地故障。
2. 在线路停运后进行定位， 特别适用于有电缆分支的故障线路。
3. 施加高压信号使故障重现，电流信号稳定，易于检测。
4. 超低频信号避免系统分布电容、线路中电感（PT)的影响， 能对
高阻故障进行定位。
5. 传感器使用高灵敏度传感器。
6. 过压保护：输出电压超过保护电压设定值，设备进入保护闭锁状
态，设备停止信号输出。
7.过流保护：输入电流大于保护定值 5A，则内部保护电路动作，设
备停止工作。
8.传感器和接收机无线通讯传输，安全可靠。
9.发射机可使用市电、逆变电源或发电机供电，传感器和接收机内
置可充电锂电池供电。
10.发射机体积小， 重量轻；传感器为体积重量最小化设计，方便沿
线挂接；接收机为手持式设计。
11.接收机采用大屏幕液晶显示器，显示超低频信号波形、电流值。
12.接收机显示故障点前和故障点后。通过分析比较接地电流信号， 接地电流接近发射机端电流值， 为故障点前； 小于发射机端接地电流的
60%，为故障点后。
三、技术指标
1. 定位精度： 0.1 米。
2. 发射机输出特性：
(1) 输出频率 1Hz。
(2) 开路电压：脉动直流， 峰值 8kV，相当于 10kV 线路的相电压
峰值。
(3) 短路电流：脉动直流，峰值不小于 100mA。
3. 传感器与接收机的无线通讯距离：90m。
4. 发射机电源：AC 220V 市电，可接发电机（输出功率≥1000W）。
5. 发射机功率：最高功率 500W。
6. 传感器电源：7.4V 聚合物锂电池。
7. 接收机电源：3.7V 聚合物锂电池。
8. 体积： 发射机 430×244×341mm；传感器 255×84×30mm；
接收机 170×100×30mm。
9. 质量： 发射机 8.7kg；传感器 0.45kg；接收机 0.45 kg。
10. 使用条件： 温度:-10℃-40℃, 湿度 5-90％RH，海拔<4500m。
设备组成

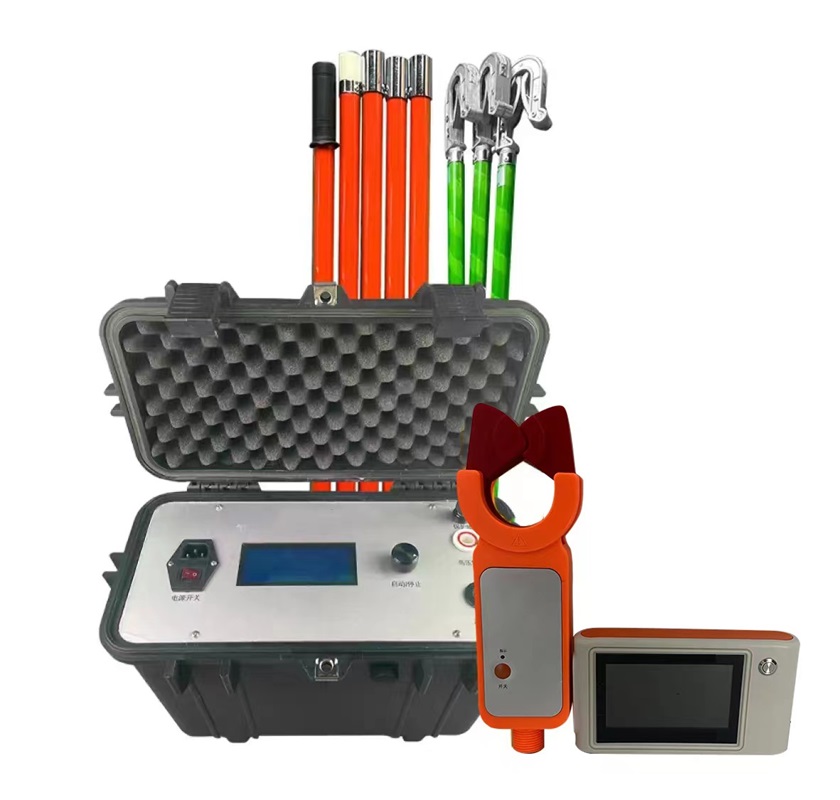

本设备包括发射机、传感器、接收机及相关附件：发射机的接线盘、
输出连接线、挂线杆、电源线及保护地线，传感器的挂线杆等组成。
