SD301H 无线高低压钳形漏电流表

发布时间:2021-09-22人气:56

SD301H 无线高低压钳形漏电流表

一.简介

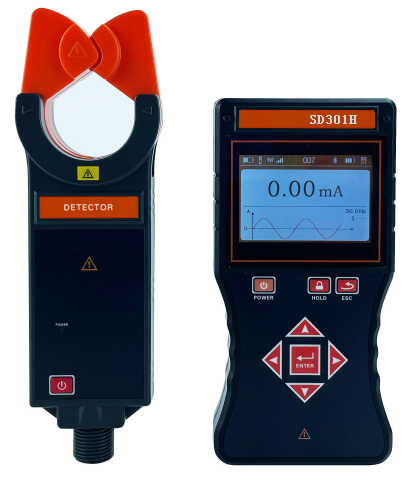

  SD301H无线高低压钳形漏电流表又名高压钳表,突破传统结构,专为测量高压电流而精心设计制造的,采用CT技术及掩膜数字集成技术,由高压钳表、接收机和高压绝缘杆组成,接收机通过无线接收测试数据,无线接收距离30米。同时具有蓝牙通信功能,通过手机APP软件能读取、显示、转发、导出并保存所测数据。若不使用绝缘杆,还可以当作精度低压钳形电流表、漏电流表使用,能分辨0.01mA的电流或漏电流。

本仪表钳头与引导区一体化设计,确保了常年无间断测试的精度、可靠性、稳定性。

本仪表连接绝缘杆,可用于35kV及以下裸导线或110kV及以下具有绝缘外皮的高压线路电流测量,在线测试,还具有波形显示、峰值保持、数据保持、数据存储、无线传输等功能。其钳夹方式是通过推压或退拔绝缘杆使钳头夹住或撤离被测导线,测量及安装方便快捷,应用于变电站、发电厂、工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业等。具有高低压变比测试仪的功能,使用本仪表分别测出一次回路与二次回路的高低压电流,再通过计算所测数据即可得出高低压的变比。

绝缘杆便于携带、安装,具有防潮、耐高温、抗冲击、抗弯、高绝缘、可伸缩等特点。


二.技术规格

功    能

高低压交流漏电流、电流测试,电流波形,无线接收

电    源

接收机:7.4V 3000mAh可充锂电池

高压钳:6V DC (1.5V碱性干电池LR03X4节)

测试方式

钳形CT,积分方式

传输方式

高压钳表与接收机之间:433MHz无线传输,约30m

接收机与手机之前:蓝牙通讯传输, 约10m

显示模式

接收机:3.5寸真彩液晶显示屏(433MHz无线传输)

APP软件:安卓版手机APP显示(蓝牙传输)

蓝    牙

配安卓APP,具有蓝牙传输功能,与手机便捷通信

钳口尺寸

≤50mm

量    程

AC 0.00mA~1200A(全自动换挡)

最小分辨率

0.01mA

测试精度

(23℃±5℃,80%RH以下)

0.00mA~299mA: ±1%±3dgt

0.30A~59.9A:    ±2%±5dgt

60.0A~599A:     ±3%±5dgt

600A~1200A:     ±4%±5dgt

线路电压

AC35kV以下裸导线或110kV以下具有绝缘外皮线路

电流频率

50Hz、60Hz自动识别

采样速率

2次/秒

导线位置

被测导线处于钳口中心位置

数据存储

可存300组数据

仪表尺寸

接收机:宽高厚101mm×207mm×45mm

高压钳:宽高厚76mm×255mm×31mm

换    档

全自动换档

数据保持

锁.png通常测试模式下按HOLD键保持数据,“     ”符号显示,再按HOLD键取消

数据查阅

“   书.png”符号指示,能上下翻阅所存数据

溢出显示

超量程溢出功能:“OL”符号显示

无信号指示

无线网.png当接收机没有收到发射信号时显示“     ”符号

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压低时,仪表显示电池电压低符号,提醒更换电池或及时充电

仪表质量

接收机:约474g(含电池)

高压钳:约335g(含电池),

总质量:约3500g(含绝缘杆和电池)

背 光 灯

进入接收机设置菜单,可设置高、中、低亮度

工作电流

接收机:185mA

高压钳:25mA

工作温湿度

-10℃~40℃;80%Rh以下

存放温湿度

-10℃~60℃;70%Rh以下

干    扰

无433MHz同频信号干扰

绝缘杆尺寸

φ32mm,总长4.5m,5节(0.9m/节)

绝缘强度

高压钳:AC 2000V/rms(外壳前后两端之间)

接收机:AC 2000V/rms(外壳前后两端之间)

绝缘杆:AC 110kV/rms(5节绝缘杆全部连接,两端之间)

结    构

高压钳防滴漏Ⅱ型结构

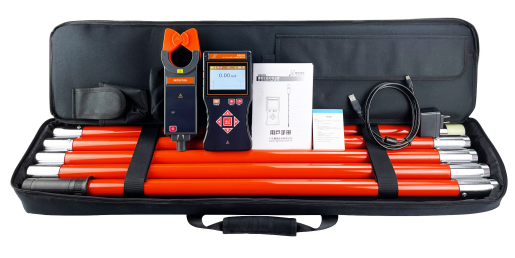

. 装箱单




高压钳

1台

接收机

1台

USB通讯线

1根

绝缘杆(0.9米/节)

5节

布包

1个

电池(碱性干电池LR03,AAA)

4节

锂电池(7.4伏 3000mAH)

1块

USB充电头(9伏1A)

1个

APP软件

1份(安卓电子版)

用户手册/保修卡/合格证

1份
