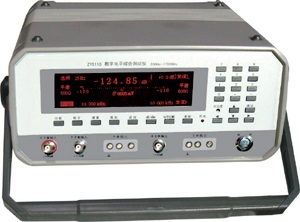

SD5110数字电平综合测试仪

发布时间:2022-04-11人气:85

1.概述

   SD5110型数字电平综合测试仪是一种集电平振荡器、宽频电平表、选频电平表、扫频仪、杂音仪、阻抗表、载波通道自动测试仪、频率计于一体的多功能仪表,适用于通信系统对基带特性的测试、电力载波和电力线保护设备的测试、高压输电线路、供电系统变电站对电力线载波通道进行衰减、串杂音等高频参数测试,电力通信结合设备高频阻波器,结合滤波器,高频电缆的开通维护测试,以及满足实验室及教学的需求。是一种新型的全键盘操作、全中文界面、LCD图形显示的高精度通信测试仪表。

仪表发信电平-77.9dB~+18dB,具有良好的频响和电平稳定度,输出纯度极高,是理想的高质量信号源。输出口设有自动保护电路,不会因强信号灌入而损坏输出电路,特别适用于继电保护高频收、发信机测试。

仪表收信频率测量范围200Hz~1700kHz,包括从话路到300路群路的全部频段,分辨率1Hz,频率精度±3×10-6±1Hz。频率调节全数字化,操作简便。频率增量调节用户自由选择,最小步进1Hz。

电平测量范围+50dB~-90dB,分辨率0.01dB。测量精度高,测量电平稳定。具有自动量程切换、即时电平校准、AFC、快速自动搜索、近端同步测量、远程双机自动对测、阻抗测量、杂音测量等功能。仪表采用液晶显示器,显示清晰。各种输入、输出阻抗适用于和通信设备进行匹配测量,dB 、dBm和mV三种测量单位通过单位键切换直接显示结果而不用计算。测量数据自动存贮,可以在本机查询,也可以上传至PC机查询或打印。

选频测量具有25Hz和1.74kHz两种带宽,良好的选择性以及很低的固有失真,使电平表不仅仅作电平和串杂音测量,也可作波形分析。

“AFC”功能可全频段跟踪被测信号,自动搜索功能快速准确地搜寻测量未知信号的电平和频率。

载波通道线路阻抗测量,可直读阻抗模值20Ω~1200Ω,显示分辨率0.1Ω。

近端单机同步测量,远端双机自动对测,自动测量载波通道,高频保护通道的电平、衰减、幅频特性、衡重杂音、线路阻抗等高频参数测量。

本仪表为手提便携式结构,整体结构牢固,且体积小,重量轻,操作简便。仪表长期使用稳定可靠,输出电平和频率精确度高。内置可充电锂电池,交直流供电均可工作,电池供电电量过低蜂鸣器自动报警。电池供电时连续工作时间约3小时,非常适合野外现场使用。

符合原电子工业部标准SJ 2941和SJ 3210“A”档要求,环境条件符合GB 6587.1中Ⅱ组规定。

外形尺寸:270mm(宽)×120mm(高)×265mm(深)。

质量: 2.6kg。

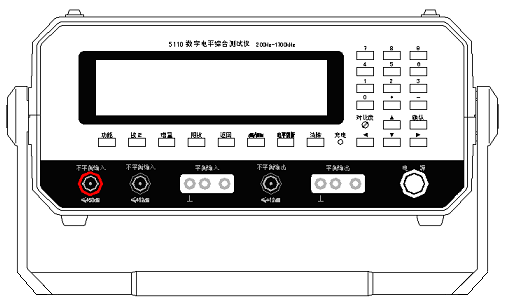

2.2 仪表面板布置简洁、美观,操作方便。内部电路单元均为独立的印制板,印制板间采用扁平线缆连接,可靠性高,维修方便。

2.3 电源供给:本仪表交直流两用,直流电力消耗小于8W。

交流供电:交流市电220V±10%(50Hz±5%)外置+9.5V/2.5A  AV/DC适配器;

直流供电:内置可充电锂电池,标称电压7.4V,2.1AH。电池供电时,连续工作时间约3小时。

电池电量过低蜂鸣器提示告警,提醒用户充电。

2.4 本仪表环境适应力:0℃~40℃,20%~90%RH,86~106Kpa。

2.5 本仪表达到工作特性的预热时间为10min。


3.技术性能


3.1 电平表(收信)部分

3.1.1  输入频率

宽频测量范围:

200Hz~1700kHz(平衡600Ω阻抗:200Hz~620kHz)。

选频测量范围:

窄带(B=25Hz):200Hz~1700kHz(平衡600Ω阻抗:200Hz~620kHz);

宽带(B=1.74kHz):4kHz~1700kHz(平衡600Ω阻抗:4kHz~620kHz)。

3.1.2  频率调节

数字键盘输入或增量步进调节,步长为用户根据需要设定。AFC跟踪,捕捉范围:B=25Hz时,±50Hz; B=1.74kHz时,±500Hz;

3.1.3  自动搜索功能

全频段搜索时间:B=1.74kHz,约3分钟;

最低可搜索电平:-80dB;

高低电平门限:54dBc。

3.1.4  频率误差

工作条件下: ±3×10-6±1Hz。

3.1.5  电平测量范围

相对于固有噪音,可测电平范围见表1。

表 1



频 测 量

宽频测量

B=25Hz

B=1.74kHz

不平衡

75Ω

90dB+10dB

80dBm+20dBm

80dB+10dB

70dBm+20dBm

50dB+10dB

40dBm+20dBm

高阻(∞)

90dB+10dB

80dB+10dB

50dB+10dB

高电平

(~30kΩ

50dB+50dB

40dB+50dB

10dB+50dB



600Ω

90dB+10dB

80dB+10dB

50dB+10dB

150Ω

90dB+10dB

84dBm+16dBm

80dB+10dB

74dBm+16dBm

50dB+10dB

44dBm+16dBm

高阻()

90dB+10dB

80dB+10dB

50dB+10dB

3.1.6  机内固有噪音

在工作条件下机内固有噪音比最低可测电平低20dB;

即:B=25Hz      <-110dB;

B=1.74kHz   <-100dB。

3.1.7  电平测量误差

a)具有0dB电平自校功能

在任意工作状态下,按“校正”键,能自动校正各种测量带宽的0dB电平。

b)0dB电平误差

频率10kHz、600Ω阻抗,经校正后在基准条件下±0.1dB;在工作条件下±0.25dB。

c)电平线性误差

B=25Hz,以10kHz、600Ω、0dB为准,电平线性误差应符合表2的要求。

宽频测量+10dB~-50dB,电平线性误差:基准条件下±0.2dB;工作条件下±0.3dB。

表2

电平范围

+10dB~-70dB

<-70dB-80dB

不平衡高电平

+50dB-40dB

40dB-50dB

基准条件

±0.25dB

±0.4dB

±0.4dB

±0.6dB

工作条件

±0.35dB

±0.5dB

±0.5dB

±0.8dB



d)频率响应误差

基准10kHz、600Ω、0dB,输入电平与固有噪音电平比≥40dB,频响误差应符合表3的要求。

表3



频率范围

<300Hz

300Hz620kHz

>620kHz1700kHz

基准条件

±0.4dB

±0.25dB

±0.3dB

工作条件

±0.5dB

±0.35dB

±0.45dB

e)阻抗转换电平误差

以10kHz、600Ω、0dB为基准,各阻抗转换误差:基准条件下±0.2dB,工作条件下±0.3dB。

f)任意电平误差

在基准条件下,输入电平不低于-70dB,频率300Hz~620kHz范围,任意频率与任意电平上的误差:±0.4dB。

3.1.8  电平测量稳定度

在基准条件下,以10kHz、600Ω、0dB为基准,不经校正,应符合表4规定。

表4

试验项目

  测 量

电平显示器变化

  测 量

电平显示器变化

电源电压变化±10%

±0.1dB

±0.1dB

连续工作7h

±0.2dB

±0.4dB


连续工作7h后,经校正,0dB电平误差应符合3.1.7 b的规定。

3.1.9  频率选择性

在工作条件下,相对于0dB电平测试应符合表5的要求。

3.1.10中频衰减

    电平表中频f =2kHz。基准条件下,中频衰减均应大于或等于60dB;工作条件下,带内中频衰减应大于或等于60dB。

表5



0.5dB 通带

3dB带宽

60dB阻带

窄带(B=25Hz

±3Hz

24Hz

±250Hz

宽带(B=1.74kHz

±400Hz

1450Hz

±2kHz

3.1.11镜象频率衰减

在工作条件下,带内镜象频率衰减应大于或等于70dB。

3.1.12固有失真衰减

在工作条件下,B=25Hz,二、三次谐波失真衰减(ak2、ak3)均大于或等于60dB。

3.1.13输入阻抗

a)标称值:不平衡输入可选择75Ω,∞;不平衡高电平输入~30kΩ;

平衡输入可选择  600Ω、150Ω、∞。

输入插座:同轴不平衡插座;三芯平衡插座。

b)回波损耗

在工作条件下,不平衡75Ω阻抗,在整个工作频带内回波损耗应大于或等于30dB。

3.1.14输入纵向干扰衰减

在工作条件下,各平衡阻抗档,f≤620kHz,输入纵向干扰衰减应大于或等于40dB;f>620kHz,输入纵向干扰衰减应大于或等于30dB。

3.1.15杂音测量

等效杂音带宽1.74kHz;

3.1.16阻抗测量

频率范围:40kHz~500kHz,可手动或自动步进测量;

测量范围:20Ω~1200Ω(模值);

测量误差:±10%。

3.2 振荡器(发信)部分

3.2.1  输出频率范围

平衡600Ω阻抗:200Hz~620kHz。

平衡150Ω和0Ω阻抗:200Hz~1700kHz。

不平衡75Ω和0Ω阻抗:200Hz~1700kHz。

3.2.2  频率调节

发信频率和收信频率可异频或同步操作。

数字键盘输入或增量步进调节,步长用户根据需要设定。

3.2.3  频率误差

工作条件下:±3×10-6±1Hz。

3.2.4  输出电平范围

输出电平范围见表6

表 6

输出阻抗

输出电平

不平衡

0Ω

71.9dB+16dB

75Ω

77.9dB+10dB;68.9dBm+19dBm

平衡

0Ω

71.9dB+18dB

150Ω

77.9dB+12dB;71.9dBm+18dBm

600Ω

77.9dB+12dB

注:不平衡或平衡0Ω输出,可外接75Ω负载。

3.2.5  电平调节

数字键盘输入或增量步进调节,步长用户根据需要设定。

3.2.6  输出电平误差

a)0dB电平误差:

频率10kHz、600Ω阻抗,在基准条件下:±0.1dB;在工作条件下:±0.25dB。

b)电平线性误差:

以10kHz、600Ω、0dB为准,电平范围-60dB~+10dB,在基准条件下:±0.2dB;在工作条件下:±0.3dB。

c)频率响应误差:

基准10kHz,输出电平范围-60dB~+10dB间任意电平,各阻抗档频响误差按表7。

表7

频率范围

300Hz620kHz

>620kHz1700kHz

基准条件

±0.25dB

±0.3dB

工作条件

±0.35dB

±0.4dB

d)阻抗转换电平误差

以10kHz、600Ω、0dB为基准,各阻抗转换误差: 基准条件下±0.2dB;工作条件下±0.3dB。

e)任意电平误差

在基准条件下,输出电平不低于-60dB,频率300Hz~620kHz范围,任意频率与任意电平上的误差:±0.4dB。

3.2.7  输出电平稳定度

在基准条件下,以10kHz、600Ω、0dB为基准;

电源电压变化±10%,输出电平变化:±0.05dB;

连续工作7h,0dB电平误差应符合3.2.6 a 的规定。

3.2.8  输出阻抗

标称值: 不平衡输出,可选择0Ω、75Ω;

平衡输出,可选择0Ω、150Ω、600Ω。

输出插座:同轴不平衡插座;三芯平衡插座。

3.2.9  回波损耗

在工作条件下,不平衡75Ω阻抗,在整个工作频带内回波损耗应大于或等于30dB。

3.2.10输出信号平衡

在工作条件下,平衡0Ω、600Ω阻抗,f≤620kHz,信号平衡应大于或等于46dB;f >620kHz, 信号平衡应大于或等于40dB。

3.2.11输出波形纯度

a)谐波衰减

+10dB输出,300Hz~620kHz,谐波衰减应大于或等于46dB;>620kHz,谐波衰减应大于或等于40dB。

b)非谐波衰减应大于或等于60dB。

3.3 显示器

LCD 图形液晶显示器视域尺寸:分辨率320×80 ,有效显示面积135mm×40mm。

频率显示分辨率:1Hz;

电平显示分辨率:0.01dB;

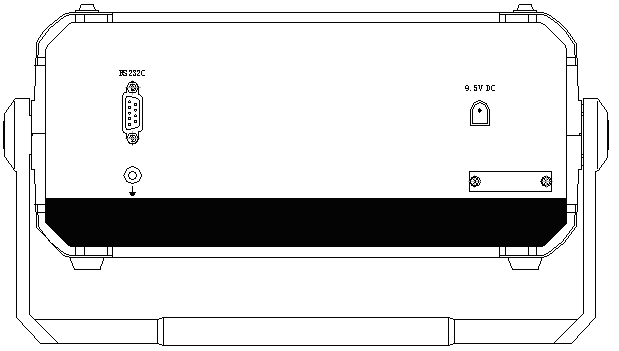

3.4 RS232C串行输出口

通过9针RS232串行插座与PC机连接.

3.5 环境条件适应能力符合GB6587.1中Ⅱ组仪器的要求。

3.6 电磁兼容性符合GB/T 18268-2000的规定。

3.7 可靠性

系统平均无故障工作时间(MTBF)假设值的下限值(m1)为3000h。

3.8 电源为交流市电220V±10%(50Hz±5%)外置+9.5V/2.5A  AV/DC适配器和内置锂电池兼供,锂电池连续供电时间约3小时。电池电量过低蜂鸣器自动告警。
