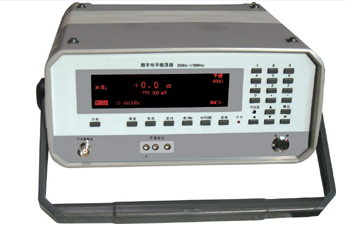

SD5060型数字电平振荡器

发布时间:2022-04-11人气:83

1.概述

SD5060型数字电平振荡器,适用于通信系统对基带特性的测试、电力载波和电力线保护设备的测试、高压输电线路、供电系统变电站对电力线载波通道进行衰减、串杂音等高频参数的测试,以及电力通信结合设备高频阻波器,结合滤波器,高频电缆的开通维护测试,并满足实验室及教学的需求。是一种新型的全键盘操作、全中文界面、LCD图形显示的高精度通信测试仪表。

本仪表和SD5010型数字选频电平表可配套组成载频传输测量仪。

仪表输出频率范围200Hz~1700kHz,包括从话路到300路群路的全部频段,分辨率1Hz,频率精度±3×10-6±1Hz。频率、电平调节全数字化,操作简便。增量调节用户自由选择,最小步进1Hz、0.1dB。

电平振荡器输出纯度很高的正弦波,谐波衰减≥46dB,非谐波和杂散衰减≥60dB,有很好的频响和输出电平稳定度,是一台高品质的信号源。电平输出范围-77.9dB~+20dB,端电势可达+26dB。各种输出阻抗适于和通信设备进行匹配测量,dB 、dBm和mV三种测量单位通过单位键切换直接显示结果而不用计算。

本仪表为手提便携式结构,整体结构牢固,且体积小,重量轻,操作简便。仪表长期使用稳定可靠,输出电平和频率精确度高。内置可充电锂电池,交直流供电均可工作。电池供电时连续工作时间大于4小时,电池电量过低蜂鸣器自动告警提示用户对电池进行充电,非常适合野外现场使用。

符合原电子工业部标准SJ 2941“A”档要求,环境条件符合GB 6587.1中Ⅱ组规定。

外形尺寸: 270mm(宽)×120mm(高)×265mm(深)

质量: 2.2kg

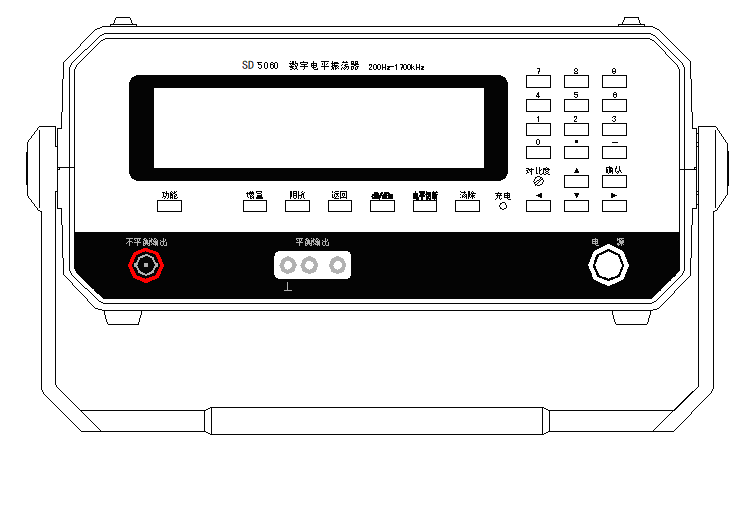

2.2仪表面板布置简洁、美观、操作方便。内部电路单元为独立的印制板,通过扁平线缆相互连接,可靠性高,维修方便。

2.3电源供给:本仪表交直流两用,直流电力消耗小于4W。

交流供电:交流市电220V±10%(50Hz±5%)外置+9.5V/2.5A  AV/DC适配器;

直流供电:内置可充电锂电池,标称电压7.4V, 2.1AH。电池供电时,连续工作时间大于4小时,电池电量过低蜂鸣器自动告警提醒用户对电池进行充电。

2.4本仪表环境适应力:0℃~40℃ 20%~90%RH 86~106Kpa。

2.5本仪表达到工作特性的预热时间为10min。


3.技术性能


3.1输出频率

3.1.1频率范围

平衡600Ω阻抗:  200Hz~620kHz。

平衡150Ω和0Ω阻抗:  200Hz~1700kHz。

不平衡75Ω和0Ω阻抗:  200Hz~1700kHz。

3.1.2频率调节

数字键盘输入或增量步进调节,步长由用户根据需要设定,最小步长1 Hz。

3.1.3频率显示

液晶字符显示,分辨率1Hz。

3.2频率误差

工作条件下:±1×10-6±1Hz。

3.3输出电平

3.3.1测量单位:dB、dBm、mV;

功率电平(dBm)以1mW为基准;

电压电平(dB)以0.775V为基准;

3.3.2电平调节

数字键盘输入或增量步进调节,步长由用户根据需要设定,最小步长0.1 dB。

3.3.3电平显示器

带有符号位的液晶字符显示,分辨率0.1 dB。

3.3.4输出电平范围

输出电平范围见表1。

输出阻抗

出 电 平

不平衡

0Ω

77.9dB+20dB

75Ω

83.9dB+14dB;74.9dBm+23dBm

平衡

0Ω

71.9dB+20dB

150Ω

77.9dB+20dB;71.9dBm+26dBm

600Ω

77.9dB+20dB

注:不平衡或平衡0Ω输出,可外接75Ω负载。


表1   输出电平范围


3.4输出电平误差

3.4.10dB电平误差

频率10kHz、600Ω阻抗,在基准条件下:±0.1dB;在工作条件下:±0.25dB。

3.4.2电平线性误差

以10kHz、600Ω、0dB为准,电平范围-60dB~+20dB,在基准条件下:±0.2dB;在工作条件下:±0.3dB。

3.4.3频率响应误差

基准10kHz,输入电平范围-60dB~+20dB间任意电平,各阻抗档频响误差见表2。

频率范围

300Hz620kHz

>620kHz1700kHz

基准条件

±0.25dB

±0.3dB

工作条件

±0.35dB

±0.4dB

表2   频率响应误差

频率范围 300Hz~620kHz >620kHz~1700kHz

基准条件 ±0.25dB ±0.3dB

工作条件 ±0.35dB ±0.4dB

3.4.4阻抗转换电平误差

以10kHz、600Ω、0dB为基准,各阻抗转换误差: 基准条件下±0.2dB;工作条件下±0.3dB。

3.4.5任意电平误差

在基准条件下,输出电平不低于-60dB,频率300Hz~620kHz范围,任意频率与任意电平上的误差:±0.4dB。

3.4.6输出电平稳定度

在基准条件下,以10kHz、600Ω、0dB为基准;

电源电压变化±10%,输出电平变化:±0.05dB;

连续工作7h,0dB电平误差应符合3.4.1的规定。

3.5输出阻抗

3.5.1标称值

不平衡输出,可选择0Ω、75Ω;

平衡输出,可选择0Ω、150Ω、600Ω。

输出插座:同轴不平衡插座;三芯平衡插座。

3.5.2回波损耗

在工作条件下,不平衡75Ω阻抗,在整个工作频带内回波损耗应大于或等于30dB。

3.6输出信号平衡

在工作条件下,平衡0Ω、600Ω阻抗,f≤620kHz,信号平衡大于或等于40dB;

f>620kHz, 信号平衡大于或等于30dB。

3.7输出波形纯度

3.7.1谐波衰减:频率300Hz~620kHz,谐波衰减不小于46dB;>620kHz,谐波衰减大于或等于40dB。

3.7.2非谐波衰减大于或等于60dB。

3.8显示器

LCD 图形液晶显示器视域尺寸:分辨率320×80 ,有效显示面积135mm×40mm 。

频率显示分辨率:1Hz;

电平显示分辨率:0.1dB;

3.9同步测量

与SD5010型选频电平表双机近端同步测量。

通过9针RS232交叉串行口线连接两仪器,由选频电平表控制电平振荡器的输出频率,进行统一调整测试。

3.10自动测量

在振荡器自动测量屏,设置增量后,频率或电平按增量自动增减。

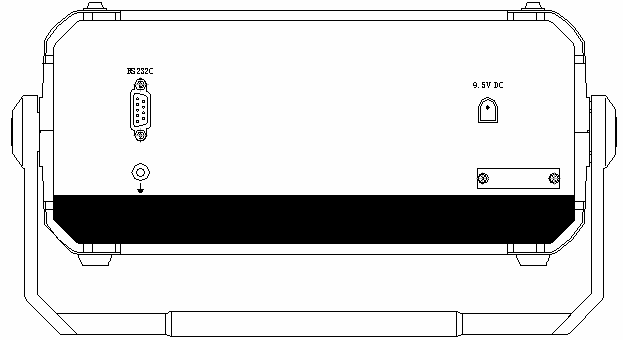

3.11RS232C串行输出口

通过9针RS232串行插座与SD5010型选频电平表连接。

3.12自动对测

起始频率、增量、发信电平及阻抗可主动设置,最多可连续测量500个频率点。每频率点测量时间约4S。

3.13环境条件适应能力符合GB6587.1中Ⅱ组仪器的要求。

3.14电磁兼容性符合GB∕T18268-2000的规定。

3.15可靠性:平均无故障工作时间(MTBF):3000h。

3.16电源为交流市电220V±10%(50Hz±5%)外置+9.5V/2.5A  AV/DC适配器和内置锂电池兼供,锂电池连续供电时间约4小时。电池电量过低蜂鸣器自动告警。
