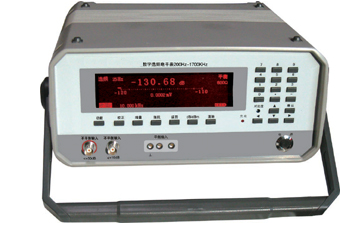

SD5010型数字选频电平表

发布时间:2022-04-11人气:108

1.概述


   SD5010型数字选频电平表,适用于通信系统对基带特性的测试、电力载波和电力线保护设备的测试、高压输电线路、供电系统变电站对电力线载波通道进行衰减、串杂音等高频参数测试,以及电力通信结合设备高频阻波器、结合滤波器、高频电缆的开通维护测试,并满足实验室及教学的需求。是一种新型的全键盘操作、全中文界面、LCD图形显示的高精度通信测试仪表。

本仪表和SD5060型数字电平振荡器可配套组成载频传输测量仪。

  仪表频率测量范围200Hz~1700kHz,包括从话路到300路群路的全部频段,分辨率1Hz,频率精度±3×10-6±1Hz。频率调节全数字化,操作简便。频率增量调节用户自由选择,最小步进1Hz。

电平测量范围+50dB~-100dB,分辨率0.01dB。测量精度高,测量电平稳定。具有自动量程、自动电平校准、AFC、快速自动搜索、远程测量等功能。仪表采用液晶显示器,显示清晰。各种输入阻抗适于和通信设备进行匹配测量,dB 、dBm和mV三种测量单位通过单位键切换直接显示结果而不用计算。测量数据自动存贮,可以在本机查询,也可以上传至PC机查询或打印。

选频测量具有25Hz和400Hz两种带宽,良好的选择性以及很低的固有失真,使电平表不仅仅作电平和串杂音测量,也可作波形分析。

 本仪表为手提便携式结构,整体结构牢固,且体积小,重量轻,操作简便。仪表长期使用稳定可靠,输入电平和频率精确度高。内置可充电锂电池,交直流供电均可工作。电池供电时连续工作时间约4小时,电池电量过低蜂鸣器自动告警提示用户对电池进行充电,非常适合野外现场使用。

符合原电子工业部标准SJ3210“A”档要求,环境条件符合GB 6587.1中Ⅱ组规定。

外形尺寸:270mm(宽)×120mm(高)×265mm(深)。

质量: 2.4kg。

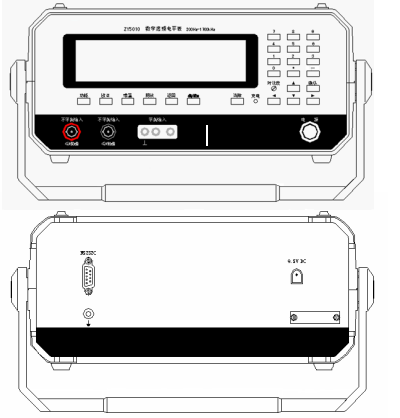

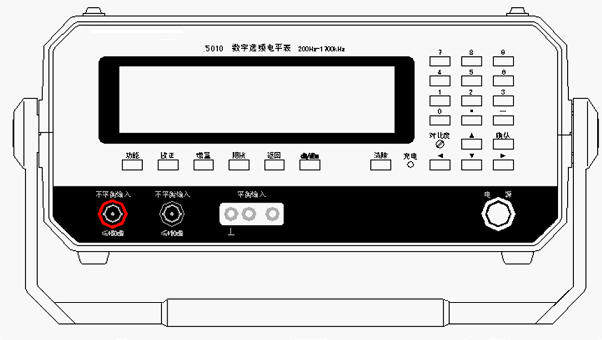

2.2 仪表面板布置简洁、美观,操作方便。内部电路单元均为独立的印制板,印制板间采用扁平线缆连接,可靠性高,维修方便。

2.3 电源供给:本仪表交直流两用,直流电力消耗小于4W。

交流供电:交流市电220V±10%(50Hz±5%)外置+9.5V/2.5A  AV/DC适配器;

直流供电:内置可充电锂电池,标称电压7.4V, 2.1AH。电池供电时,连续工作时间约4小时,电池电量过低蜂鸣器自动告警提示用户对电池进行充电。

2.4 本仪表环境适应力:0℃~40℃ 20%~90%RH 86~106Kpa。

2.5 本仪表达到工作特性的预热时间为10min。


3.技术性能


3.1 输入频率

3.1.1输入频率范围

宽频测量范围:200Hz~1700kHz(平衡600Ω阻抗:200Hz~620kHz)。

 选频测量范围:

     窄带(B=25Hz):200Hz~1700kHz(平衡600Ω阻抗:200Hz~620kHz);

     宽带(B=400Hz):2kHz ~1700kHz(平衡600Ω阻抗:2kHz~620kHz)。

3.1.2频率调节

数字键盘输入或增量步进调节,步长用户根据需要设定,最小步长1 Hz。AFC全频段跟踪,捕捉范围:B=25Hz时,±50Hz; B=400Hz时,±500Hz。

3.1.3频率显示:液晶字符显示,分辨率1Hz。

3.2 频率误差:工作条件下: ±3×10-6±1Hz。

3.3 输入电平

3.3.1测量单位:dB、dBm、mV;

功率电平(dBm)以1mW为基准;电压电平(dB)以0.775V为基准;

3.3.2电平测量范围

相对于固有噪音,可测电平范围见表1。





宽频测量

B=25Hz

B=400Hz

不平衡

75Ω

90dB+10dB

80dBm+20dBm

80dB+10dB

70dBm+20dBm

50dB+10dB

40dBm+20dBm

高阻(∞)

90dB+10dB

80dB+10dB

50dB+10dB

高电平

(~30kΩ)

50dB+50dB

40dB+50dB

10dB+50dB

平衡

600Ω

90dB+10dB

80dB+10dB

50dB+10dB

150Ω

90dB+10dB

84dBm+16dBm

80dB+10dB

74dBm+16dBm

50dB+10dB

44dBm+16dBm

高阻()

90dB+10dB

80dB+10dB

50dB+10dB



B=25 Hz,最小可读电平-110dB;宽频测量,最小可读电平-60dB。

3.3.3电平显示器

带有符号位的液晶字符显示,分辨率0.01 dB。

3.4 电平测量误差

3.4.1具有0 dB电平自校功能。在任意工作状态下,按“校准”键,能自动校准各种测量带宽的0 dB电平。

3.4.20dB电平误差:频率10 kHz、600Ω阻抗,经校准后,在基准条件下:±0.1 dB;在工作条件下:±0.25 dB。

3.4.3电平线性误差:以10 kHz、600 Ω、0 dB为准,电平线性误差应符合0的要求。

表2   电平线性误差


选频测量

(B=25Hz)

电平范围

+10dB-70dB

-70dB-90dB

不平衡高电平

+50dB-50dB

基准条件

±0.25dB

±0.4dB

±0.4dB

工作条件

±0.35dB

±0.5dB

±0.5dB



宽频测量

电平范围

+10dB~-50dB

基准条件

±0.2dB

工作条件

±0.3dB

3.4.4频率响应误差:基准10 kHz,输入电平与固有噪音电平比≥40dB,频响误差应符合表3的要求。

表3  频率响应误差

频率范围

<300Hz

300Hz620kHz

>620kHz1700kHz

基准条件

±0.4dB

±0.25dB

±0.3dB

工作条件

±0.5dB

±0.35dB

±0.4dB

3.4.5阻抗转换电平误差:以10 kHz、600Ω、0dB为基准,各阻抗转换误差:基准条件下±0.2dB,工作条件下±0.3dB。

3.4.6任意电平误差:在基准条件下,输入电平不低于-70dB,频率300Hz~620kHz范围,任意频率与任意电平上的误差:±0.4dB。

3.5 机内固有噪音

在工作条件下机内固有噪音比最低可测电平低20dB。

即:B=25 Hz:<-110 dB;

B=400Hz:<-100 dB。

3.6 自动搜索功能

全频段搜索时间:B=400Hz,约3分钟;

最低可搜索电平:-80dB;

高低电平门限:54dBc。

3.7 电平测量稳定度

在基准条件下,以10 kHz、600Ω、0dB为基准,不经校准,应符合表4规定。

表4  电平测量稳定度

试验项目

频测量电平显示器变化

频测量电平显示器变化

电源电压变化±10%

±0.1dB

±0.1dB

连续工作7h

±0.2dB

±0.4dB

连续工作7h后,经校准,0dB电平误差应符合3.4.2 的规定。

3.8频率选择性

在工作条件下,相对于0dB电平测试应符合表5的要求。

表5  频率选择性



0.5dB 通带

3dB带宽

60dB阻带

窄带(B=25Hz

±3Hz

24Hz

±250Hz

宽带(B=400Hz

±100Hz

400Hz

±2kHz

3.9中频衰减

电平表第1中频fФ1=4.002 MHz,第二中频fФ2=2 kHz。基准条件下,中频衰减均应大于或等于60dB;工作条件下,带内中频衰减应大于或等于60dB。

3.10镜象频率衰减

在工作条件下,带内镜象频率衰减应大于或等于70dB。

3.11固有失真衰减

在工作条件下,B=25Hz,二、三次谐波失真衰减(ak2、ak3)均应大于或等于60dB。

3.12输入阻抗

3.12.1标称值:不平衡输入可选择75Ω,∞;不平衡高电平输入≈30kΩ;

平衡输入可选择:600Ω、150Ω、∞。

输入插座:同轴不平衡插座;三芯平衡插座。

3.12.2回波损耗

在工作条件下,不平衡75Ω阻抗,在整个工作频带内回波损耗应大于30dB。

3.13输入纵向干扰衰减

在工作条件下,各平衡阻抗档,f ≤620kHz,输入纵向干扰衰减大于或等于40dB;f >620kHz, 输入纵向干扰衰减大于或等于30dB。

3.14显示器

LCD 图形液晶显示器视域尺寸:分辨率320×80 ,有效显示面积135mm×40mm。

 频率显示分辩率:1Hz;

 电平显示分辩率:0.01dB;

3.15同步测量

与SD5060型电平振荡器双机近端同步测量

 通过9针RS232交叉串行口线连接两仪器,由选频电平表控制电平振荡器的输出频率,进行统一调整测试

3.16自动测量

在选频表自动测量屏,设置增量后,频率按增量自动增减。

3.17RS232C串行输出口

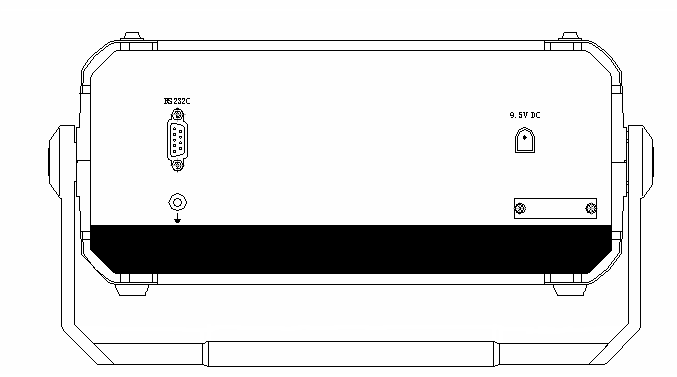

 通过9针RS232串行插座与PC机连接或SD5060型电平振荡器连接

3.18自动对测。

起始频率、增量、发信电平及阻抗可主动设置,最多可连续测量500个频率点。每频率点测量时间约4s。

3.19环境条件适应能力符合GB6587.1中Ⅱ组仪器的要求。

3.20电磁兼容性符合GB∕T18268-2000的规定。

3.21可靠性:平均无故障工作时间(MTBF):3000h。

3.22  电源为交流市电220V±10%(50Hz±5%)外置+9.5V/2.5A  AV/DC适配器和内置锂电池兼供,锂电池连续供电时间约4小时。电池电量过低蜂鸣器自动告警。
