一、产品概述
SDDL-207推车式电缆故障定位系统完全满足DL/T846-2004《高电压测试设备通用技术条件》和DL/T474-2006《现场绝缘试验实施导则》。主要用于低高压电缆故障测试时冲击放电和耐压试验以及路径定位。

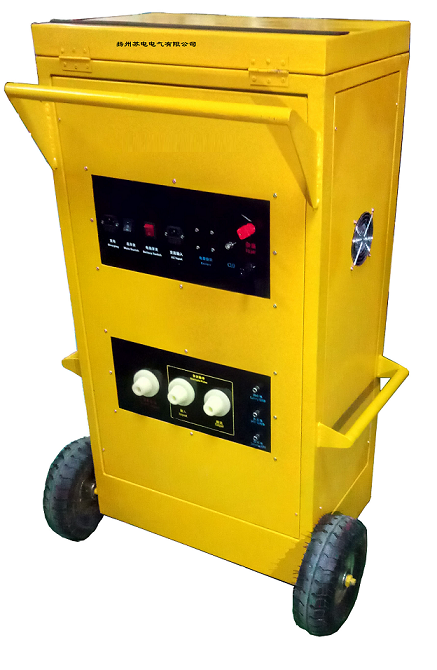

本装置集成直流高压源、储能电容器、放电球装置、35kV-2uF和15kV-4uF切换装置、蓄电池装置、电缆故障测试仪以及电缆路径仪合为一体的推车式高端实验仪器。该设备完全解决传统实验装置的使用方便性、携带性、安全可靠性以及郊外无市电等问题。
本仪器采用gao精度、gao稳定度的专用高压电子元器件和高频高压技术，使其整机结构简单。为了保留人们原来使用变压器和操作箱产生直流高压的习惯，本仪器采用人性化设计操作方式，集成微型可靠电路设计。具有安全可靠，目视直观。真正做到冲击打不坏的效果，还具有自动定时冲击、手动冲击和耐压、储能容量切换、电缆路径寻找以及多次脉冲等功能。在郊外无市电情况下，也可以打开蓄电池装置，正常使用。是目前国内操作最为人性化的推车式电缆故障定位设备，也称为小型式电缆故障测试车。是我们电力电缆故障检测产品。
二、主要性能特点：
★ 高压脉冲输出均匀、可控；

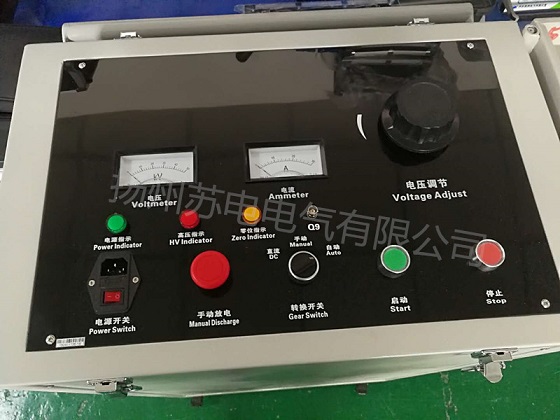

★ 具有电压双1.5级指针表显示，直观明朗，冲击放电过程一目了然；
★ 高压侧电压计量，实时精确；
★ 具有零位启动保护功能，安全可靠；
★ 独特高压测量设计，在停止状态下，可以监测到脉冲电容储存电压大小；
★ 放电时间可以选择定时和手动两种模式；
★ 具有直流耐压功能；
★ 内部安装高精度测试电缆故障采样波形模块和多次脉冲模块；

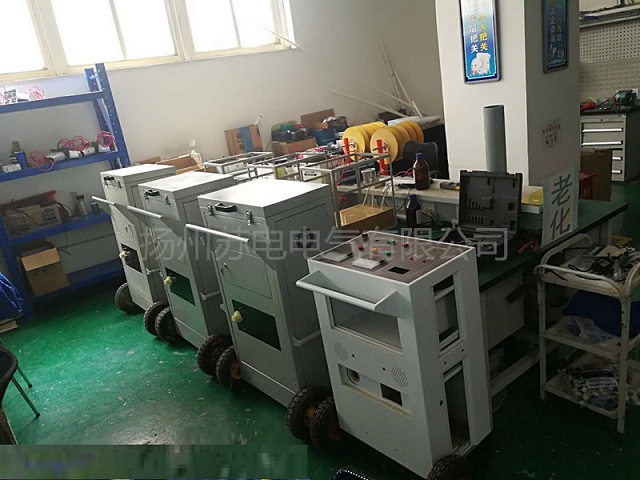

★ 人性化设计手推车，方便移动；
★ 内部安装大容量锂电池，可以供高压、主机、路径三大模块正常使用；
★ 35kV-2uF和15kV-4uf两种模式选择；
★ 内部具有消音发电装置，减少对初学者恐惧心理；
三、主要技术指标：
★ 冲击高压：0～15kV和0～35kV可选
★ 高压分压：电压精度1.5级
★ 内置电容：4μF和2uF
★ 放电功率：450J和1225J
★ 冲击时间：自动冲击约5秒，手动冲击任意控制时间
★ 冲击功率：400W
★ 体 积：580L×370W×1080H
★ 重 量：不大于50kg
★ 工作电源：AC 220V±10% 50Hz±2Hz或内部电池
★ 环境温度：-20～+50℃
