SDDL-207A手推车一体化电缆故障定位系统是我公司长期致力于电缆测试领域潜心研究，总结现场经验，将传统分体式电缆故障测试仪全集成、完全一体化的电缆故障定位系统。该系统电缆故障预定位、路径测量、埋设深度、精确定位，真正使电缆故障定位系统走向了轻型、便捷、简单、的道路。整套测试系统广泛应用于35KV以下各种不同截面的铝芯、铜芯电力电缆、高频同轴电缆及市话电缆的低阻、短路、开路及各种高阻电缆故障的探测，是广大厂矿企业、冶金、石化系统、电厂、几场、铁路和供电等部门保障供电的必备设备。
本仪器采用高精度、高稳定度的专用高压电子元器件和高频高压技术，使其整机结构简单。为了保留人们原来使用变压器和操作箱产生直流高压的习惯，本仪器采用人性化设计操作方式，集成微型可靠电路设计。具有安全可靠，目视直观。
一、产品概述
SDDL-207A 手推车式电缆故障定位系统完全满足DL/T846-2004《高电压测试设备通用技术条件》和DL/T474-2006《现场绝缘试验实施导则》。主要用于低高压电缆故障测试时冲击放电和耐压试验以及路径定位。

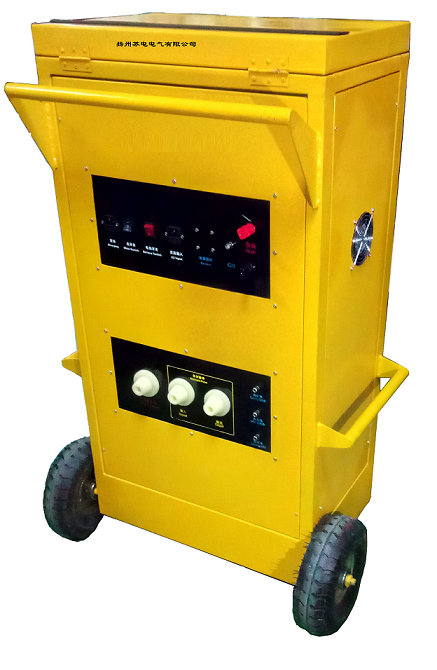

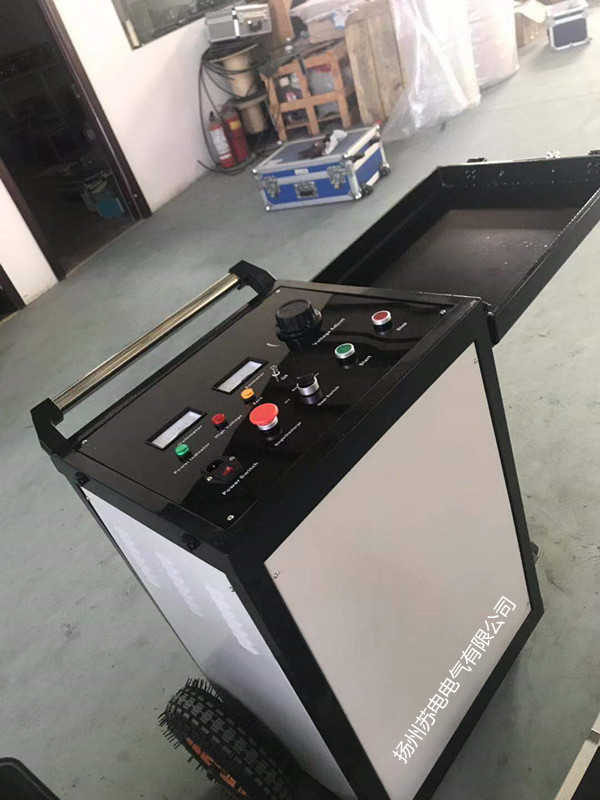

本装置集成直流高压源、储能电容器、放电球装置、35kV-2uF和15kV-4uF切换装置、蓄电池装置、电缆故障测试仪以及电缆路径仪合为一体的推车式高端实验仪器。该设备完全解决传统实验装置的使用方便性、携带性、安全可靠性以及郊外无市电等问题。
本仪器采用高精度、高稳定度的专用高压电子元器件和高频高压技术，使其整机结构简单。为了保留人们原来使用变压器和操作箱产生直流高压的习惯，本仪器采用人性化设计操作方式，集成微型可靠电路设计。具有安全可靠，目视直观。真正做到冲击打不坏的效果，还具有自动定时冲击、手动冲击和耐压、储能容量切换、电缆路径寻找以及多次脉冲等功能。在郊外无市电情况下，也可以打开蓄电池装置，正常使用。也称为小型式电缆故障测试车。
二、主要性能特点：
★ 高压脉冲输出均匀、可控；
★ 具有电压双1.5级指针表显示，直观明朗，冲击放电过程一目了然；
★ 高压侧电压计量，实时精确；
★ 具有零位启动保护功能，安全可靠；
★ 独特高压测量设计，在停止状态下，可以监测到脉冲电容储存电压大小；
★ 放电时间可以选择定时和手动两种模式；
★ 具有直流耐压功能；
★ 内部安装高精度测试电缆故障采样波形模块和多次脉冲模块；
★ 人性化设计手推车，方便移动；
★ 内部安装大容量锂电池，可以供高压、主机、路径三大模块正常使用；
★ 35kV-2uF和15kV-4uf两种模式选择；
★ 内部具有消音发电装置，减少对初学者恐惧心理；
三、系统用途：
准确快速检测35KV及以下电压等级电力电缆的主绝缘故障;校准电缆长度;精确探测电缆埋设走向及深度。
1、系统配置：

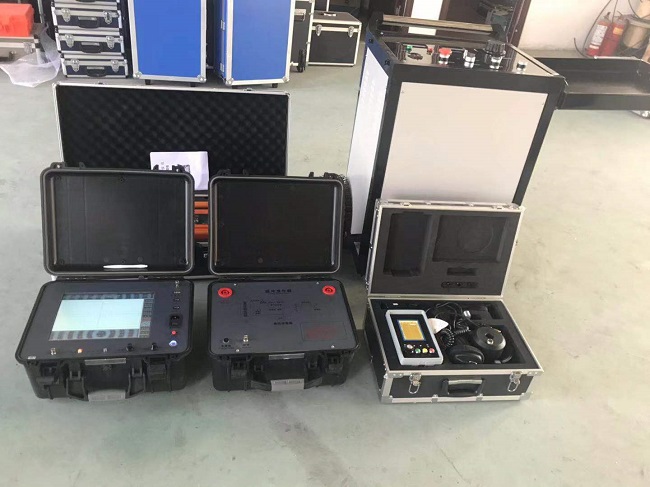

电缆故障测试系统产品名称规格型号数量备注
电缆故障闪测仪SDDL-207A1台多次脉冲
附件
含:电缆故障定点仪 1套；电缆路径仪 1套；放电取样器、放电棒、放电球间隙、成套专用测试线1套
直流高压电源SDDL-2016 1台
高压电容 1台
三、系统主要技术参数：
1) 工业计算机控制，触摸式操作方式，抗干扰能力强；
2）系统功能：故障距离测量、故障点定位、传播速度测试、电缆路径查找、埋设深度探测；
3）测试方式：低压脉冲、闪络法、音频法、声磁同步法、谷值法、峰值法、电磁感应法等；
4）测试范围：测试距离：30km，探测深度：2-5m；
5）测量精度：粗测误差：±10m（绝对值）或1%（相对值），精测误差：±0.2m（定点、路径、深度）；
6）采样频率：200MHz，蕞小分辨率0.5m（100m/us）
7）采样方式：全自动连续采样，决不漏掉任何一次放电波形
8）低压脉冲：宽度：自适应 幅度：400Vpp
9）输出功率：路径功率：100W
10）冲击高压：0～35kV
11）短路电流：0～320mA
12）烧穿功率：0～1225J
四、系统组成部件技术说明
1、电缆闪测仪
主要功能：
12寸工业级计算机控制、触摸式操作方式；
XP操作系统，可视无线专家指导，4G网络；
具有测距、测速等功能；
200MHz采样频率，蕞小分辨率0.5m（100m/us）
全自动连续采样，决不漏掉任何一次放电波形；
测试方法：闪络取样、低压脉冲取样
主要技术指标：
脉冲幅度：400Vpp
测量距离：Smax：30km Smin：5m
测量误差：粗测绝对误差：±10m 粗测相对误差：±1％
(DL/T849.1-2004规定不超过±(1%L+20)m 其中：L为电缆长度)
供电方式：内置12V/10Ah直流电源，可连续工作4小时也可外接AC 220V 50Hz电源
2、附件
2.1、电缆故障定位仪
用途
电缆故障定点仪是利用声学的方法确定动力电缆故障点。借助于冲击放电发生器产生电子闪络。该电子闪络波的声磁信号经相应探头拾取并放大,由听觉和视觉判断。来确定故障点的精确位置，即完成电缆故障点粗测范围内的精确定位任务。
性能指标：
（1）可同步接收故障点放电时产生的声波和电磁波，用于确定电缆故障点位置。
（2）放大倍数，50万倍。
（3）工作电压：±9V±20%
（4）静态电流：＜10mA
（5）接收信号：故障点放电时的振动和磁场信号
（6）输出阻抗：350Ω
（7）定位精度：0.2m
2.2、电缆路径测试仪
用途：电缆路径仪是用于在一定范围内准确探测地埋电缆走向位置及埋设深度的专用仪器；路径探测由路径信号发生器和路径信号接收器（电缆故障定点仪）配合测试完成；通过它们之间的配合使用操作，在大概的电缆埋设范围内，对电缆路径精确定位。
主要组成
路径探测主要由路径信号发生器和接收器组成
指标参数
a) 工作方式：继续方波信号
b) 输出信号：音频
c) 接收信号：音频
d) 工作电源：220V（1±10%） 50Hz（1±5%）；
f) 输出功率：100W；
3、直流高压电源
产品概述：
本电源采用高精度、高稳定度的专用高压电子元器件和高频高压技术，使其整机结构简单，重量轻。为了保留人们原来使用变压器和操作箱产生直流高压的习惯，本电源采用人性化设计操作方式，安全可靠。真正做到冲击打不坏的效果，高压对地短路也可正常工作。
主要性能特点：
★ 具有过流、过压、过热自动保护功能；
★ 冲击放电均匀，放电快慢可控；
★ 超强的短路保护功能，可以使高压输出直接对地短路工作；
★ 具有电流、电压双1.5级指针表显示，直观明朗，冲击放电过程一目了然；
★ 高压侧电压计量，实时精确；高压端串接微安表可当直高发使用；
★ 具有零位启动保护，安全可靠；
★ 独特的自放电设计，只要切断高压输出，自身高压就为零；
★ 独特高压测量设计，在停止状态下，电压表可实时指示电容电压；
主要技术指标：
★ 冲击高压： 35kV可选
★ 短路电流：320mA
★ 高压分压：电压精度1.5级
★ 外接电容：2μF
★ 冲击时间：1～8秒
★ 冲击功率：400W
★ 过温保护：85℃
★ 体 积：400L×310W×320H
★ 重 量：12kg
★ 工作电源：AC 220V±10% 50Hz±2Hz
★ 环境温度：-20～+50℃
4、高压电容
功能特点：
主要用于各种电缆的所有高阻故障的粗测。
主要用于各种电缆所有类型故障的精确定位。
脉冲贮能电容采用特殊高压工艺，体积小巧，安全可靠。
技术指标：
电容容量：2μF (1±10％)/35kV；
损 耗 质：不大于0.006（1kHz）
绝缘电阻：RC大于7500MΩ·uF
极间耐压：1.1-1.5Un·2s 极对壳：2Un·2s
环境温度：-25-40℃ 海拔：1000m
五、装箱清单
１、推车式电缆故障定位系统………………………………１台
2、高压输出线10米………………………………………1根
3、透明接地线1.5米………………………………………4根
4、电源线……………………………………………………1根
5、保险丝10A………………………………………………5个
6、放电棒……………………………………………………1根
7、单Q线……………………………………………………1根
8、路径输出线....................................2根
9、高压短接线....................................1根
10、线包..........................................1个
