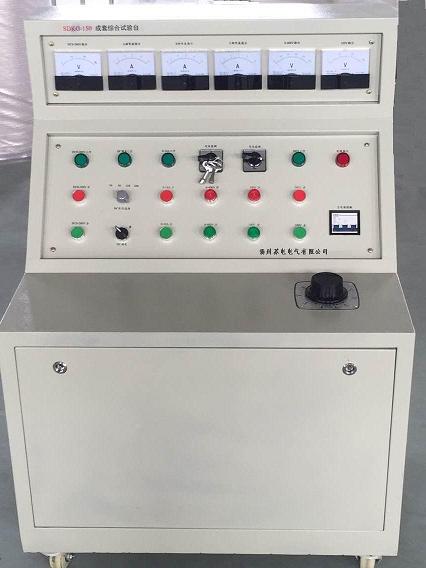

SDKG-150成套综合试验台

发布时间:2019-10-16人气:150

SDKG-150成套综合试验台概述:

     SDKG-150成套综合试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源,便于对开关柜的检测,工作效率。

一、SDKG-150成套综合试验台技术参数:

输入电源:三相四线AC380V

输出电压及电流:

1、 三相AC 0 – 10A输出(〈100V,可调值〉   一组

2、 三相AC100V输出  (固定值)                     一组

3、 交流操作电压输出  AC 0~400V, 220V时,电流小于10A

4、  直流操作电压输出 DC 0~260V

5、  直流合闸电源输出  DC 0~300V(额定电流100A,短时工作电流300A)                                                    一组

6、单相AC220V输出(固定值,插座形式)        二组,

7、三相AC380V输出(固定值,接线柱)          一组,

8、外形尺寸:560*520*850MM

9、重量:45KG

9.9体积:350×230×130mm

9.10 重量:7Kg

二、全自动变比测试仪功能特点及技术参数:

1 可测量1~12各种组别变压器,由内部软件控制测量,外部操作简单。

2具有分接测试功能,应用方便。

3 高低压隔离,可测量自耦变压器。

4 自动保护系统完整,避免仪器损坏。

5 能自动记录数据,断电数据不丢失。

6 工作电源:AC220V±10%  50Hz

7 变比测试范围:1 ~ 5000

8误差分辨率:0.01%

9准确度:0.05%(变比K=2000—5000时,精度为0.1%)

10外形尺寸:420×280×220(mm)

11重 量:8kg

三、20kvA/100kv工频试验变压器特点及技术参数

1、用途:

1.1满足3150kVA/35kV以下电力变压器工频耐压试验。

2、使用环境条件:

2.1 环境温度:-10℃~40℃

2.2 相对湿度:不大于90%

2.3 海拔高度:2500米以下

3、主要功能及特点:

3.1 本产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。

3.2本产品试验变压器为单框式铁芯,线圈采用同芯圆筒多层塔式结构,初级低压绕组绕在铁芯上,次级高压绕组绕在低压绕组外侧,这种同轴布置减少了绕组间的藕合损耗。高压硅堆用特殊工艺封装在套管内,产品的外壳制成与器芯配合较佳的八角形结构,整体外形美观大方。

4、主要技术条件和参数:

4.1 工作电源:AC380V±10%  50Hz

4.2 额定容量:20KVA

4.3输入电压:0 ~400V

4.4输入电流:50A

4.5输出电流:200mA

4.6输出电压:0 ~100kv

4.7阻抗电压:<9%

4.8变    比:1000

4.9 外形尺寸:520×420×1520(mm)

4.10重   量:190kg

27A45CC026AB91C4ADBB9DCFB1E0438F - 副本.png
