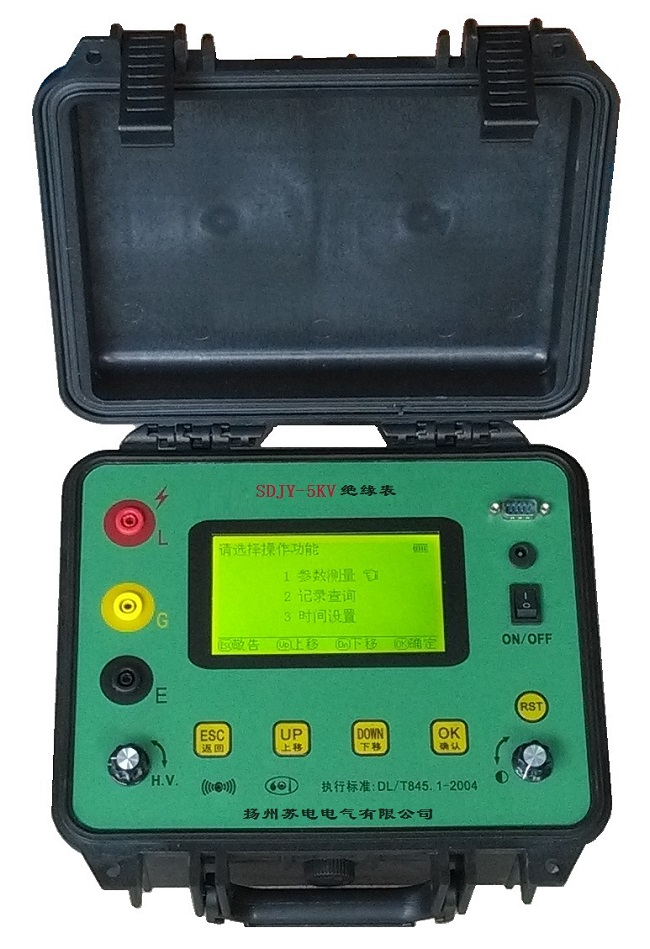

SDJY-10KV-02绝缘表

发布时间:2019-10-24人气:184

1、产品别称:
  数字兆欧表、指针兆欧表、绝缘表、可调高电压绝缘特性测试仪、绝缘电阻测试仪、数字高压兆欧表、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、电子式绝缘电阻测试仪
2、产品性能特点:

1)采用微电脑控制,菜单操作,大屏幕液晶LCD点阵显示,性能稳定,属智能化仪表。

2)抗干扰能力强,适合在强电磁干扰环境中测量。

3)有50V、100V、250 V、500V、1.0kV、2.5kV、5.0kV、10.0kV共8个电压输出档。

4)输出高电压同时也可从零开始全范围连续调节。

5)自动测量R15、R60、R600,自动计算吸收比、极化指数,同时显示泄漏电流和吸收电容。

6)带载能力强,短路电流约5mA。

7)测量范围蕞大为0 ~10TΩ,自动切换量程。

8)模拟条指针与数字显示相结合,形象的表明数据的变化趋势及准确的测量结果。

9)随时显示测试时间,且每隔15秒蜂鸣器自动鸣叫提示。

10)测试前若检测到试品带电,则给出带电电压和相关提示。

11)能设置测试时间,达到预定的测试时长后,自动停止测量。

12)测量完毕自动泄放高压,高压泄放时间不超过30秒。

13)自动测量环境温度、空气湿度及每次测试的日期与时间。

14)能保存60组测量结果,且数据20年可不丢失。

15)自带RS232串行接口,能与计算机数据通信。

16)RS232串口外接打印机,可打印测量结果,免抄表工作。

17)非测试状态下,5分钟无任何操作,仪器提示关机。

18)具有全面完善的保护功能,工作可靠性高。

3、产品技术指标:

额定测试电压

50V ~ 10.0KV

测量上限值

100 ~ 10TΩ

测量下限值

0.1MΩ

输出电压误差

±5%

短路电流

5mA

准确度等级

5.0

下半量程范围基本误差

±5%·Rx + 1d )

上半量程范围基本误差

±10%·Rx + 2d )

高压显示误差

±5%·Ux + 1d )

泄漏电流显示范围及误差

0.1nA~9.9mA    5%

吸收电容显示范围及误差

0.1pF~99μF    5%

温度测量误差

±0.5

空气湿度测量误差

±2%RH

供电电源

14.8V 锂电

电池一次充电使用时间

30天 每天10DAR5PI测试

绝缘电阻

> 500 MΩ(测试线与机壳间)

耐压

AC10.0kV 50Hz 1min

(测试线与机壳间)

工作温度与湿度

0 ~ + 40   < 85%RH

贮存温度与湿度

- 20 ~ + 50  < 90%RH

外形尺寸

270L×240W×165H mm

重量

 4.5kg

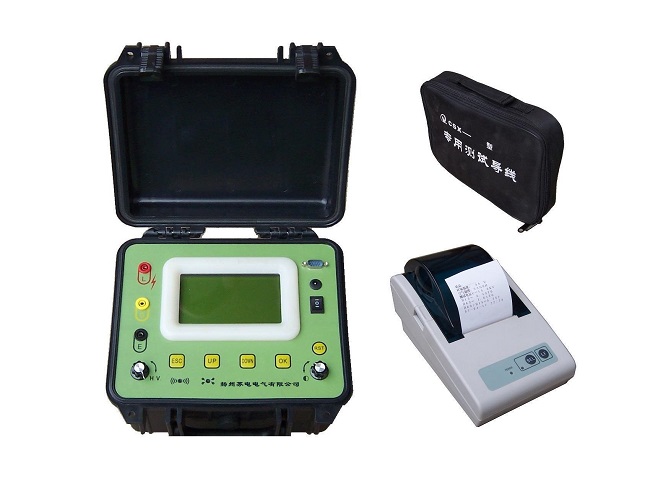

4、产品附件:

L端测试连接线(红色线 红色接头)

1

G端测试连接线(黄色线 黄色接头)

1

E端测试连接线(黑色线 黑色接头)

1

3A电源适配器(用于打印机供电和仪器充电)

1

RS232串行通信线

1

打印机(配数据线)

1

数据传输软件光盘

1

使用说明书

1

合格证

1

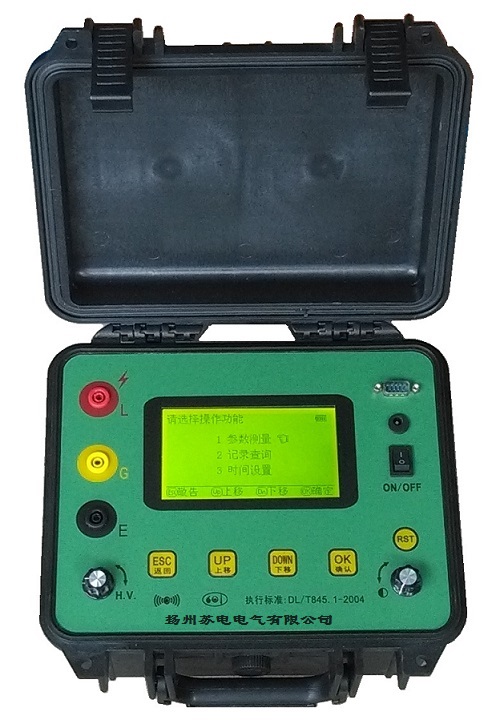

5kV 10kV 绝缘表 蕞新照片.jpg
