一、产品简介：

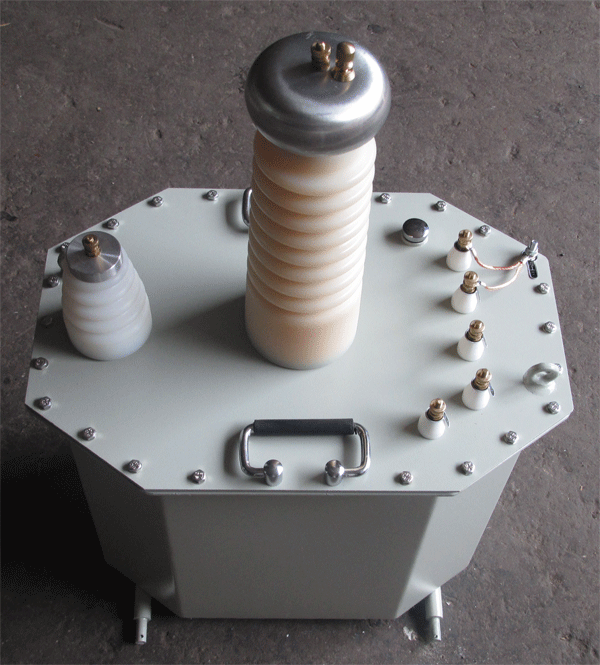

SDSB系列交直流试验变压器采用了多项新技术，新工艺。其特点有：铁芯卧式布置，重心低；箱体与铁芯线圈同心式布置；设有平衡线圈以减少漏磁损耗；采用薄纸筒加强型小油隙结构，绝缘裕度大。外壳以薄壁弧拱形结构辅以撑板。做到了重量轻、机械强度高，便于搬运和现场使用。
二、产品特点：
1． 缘结构方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积；
2． 解决了变压器的渗漏油问题，由于以前的变压器无储油器，所以当气温过高时，油膨胀后从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆，短路杆和串激杆等功用外，还相当于变压器储油器；
3． 本系列产品采用金属固定引线和均压，从而消除了放电现象；
4． 试验变压器具有体积小、重量轻等特点，并配套操作控制箱（台），广泛应用于电力和科研单位对电机、电缆、变压器、开关、电器等产品做各种高压绝缘耐压试验。
5． 铁芯为单框芯式，使用DQ型，0.30mm冷轧取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。线圈为同心圆筒．多层塔式结构。
6. 交流型、交直流两用型、交流串激型、交直流串激型、可单台、也或多台串激组合使用。
7、 操作控制箱（台）、放电球隙、限流电阻、滤波电容、数字微安表、折叠推车等，可做各种电压等级的交直流试验
三、产品技术参数：
备注：可以按客户要求定制特殊规格产品。 扬州苏电电气有限公司
