SDDH-9600低压互感器变比测试仪
产品功能
SDDH-9600低压互感器变比测试仪在线测试380V/220V配电系统中电流互感器一二次回路的漏电流、电流、变比、比差、角差、相别、极性。
产品特点
1.电流钳采用高性能坡莫合金制作，采用磁屏蔽及CT数字集成技术，抗干扰强，精度，测试稳定。
2.大口径一次电流钳，适用于各做测试环境，现场测试方便快捷。
3.数据保持功能，数据存储功能。
技术规格
产品型号 | SDDH-9600互感器变比测试仪 |
一次电流钳测量精度 | 量程：0.0A～800A；分辨率：0.1A；精度：±0.5%FS |
二次电流钳测量精度 | 量程：0.00mA～5A；分辨率：0.01mA；精度：±0.5%FS |
变比测量范围 | 1～500 |
变比分辨率 | 0.1 |
角差测试精度 | 量程：0～360°；分辨率：1°；精度：±3° |
自动关机 | 约15分钟 |
电池规格 | 7#碱性干电池（1.5V×4），连续用约30小时 |
电池电压 |
|
溢出显示 | 超量程溢出功能：“OL A”符号显示 |
采样速率 | 3次/秒 |
存储数据 | 约3000组 |
一次电流钳尺寸 | 钳口尺寸：80mm×80mm；外形尺寸：194mm×145mm×40mm； |
二次电流钳尺寸 | 钳口尺寸：φ8mm；外形尺寸：137mm×40mm×19.5mm |
主机外形尺寸 | 宽高厚78mm×165mm×42mm |
电流钳引线长度 | 2米 |
仪器质量 | 1kg |
工作温湿度 | -10℃～50℃；70%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
绝缘强度 | AC3700V/rms钳芯与外壳间 |

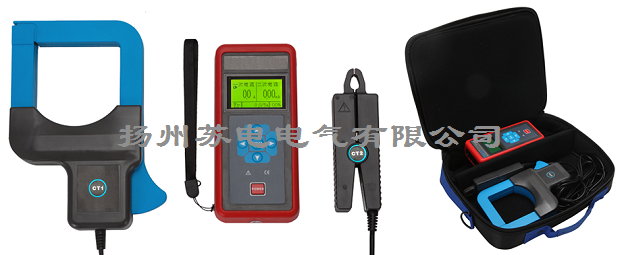

随机附件 | 主机：1件；一次电流钳：1件；二次电流钳：1件；7#碱性电池：4节；工具包：1件 |
