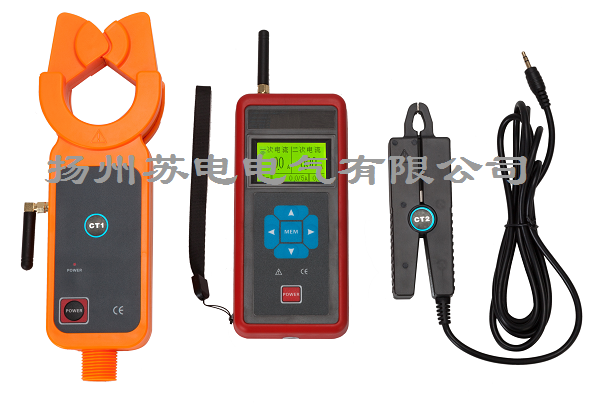

SDDH-9500B高压互感器变比测试仪
产品功能
SDDH-9500B高压互感器变比测试仪35kV以下变压器、电流互感器一二次回路的电流、变比、极性、相别测试。
产品特点
1.电流钳采用高性能坡莫合金材料制作，独有的磁屏蔽及CT数字集成技术，抗干扰强，测试精度。
2.一次高压电流钳创新的自动插拔结构，通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，安全省时快捷。
3.一次高压电流钳采用无线传输方式，传输距离100M。
4.数据保持功能，数据存储功能，数据上传功能。
技术规格
产品型号 | SDDH-9500B无线高压变比测试仪 |
一次电流测试精度 | 量程：0.0A～800A；分辨率：0.1A；精度：±0.5%FS |
二次电流测试精度 | 量程：0.00mA～5A；分辨率：0.01mA；精度：±0.5%FS |
变比测量范围 | 1～500 |
电 源 | DC6V 碱性干电池LR03（1.5V AAA×4）连续工作约30小时 |
主机尺寸 | 78mm×165mm×42mm； |
一次高压电流钳尺寸 | 钳口尺寸：φ48mm；外形尺寸：76mm×255mm×31mm； |
二次低压电流钳尺寸 | 钳口尺寸：φ8mm；外形尺寸：137mm×40mm×19.5mm |
绝缘杆尺寸 | φ32mm，1m/节（5节标配） |
绝缘杆耐压 | 110KV |
仪表质量 | 仪表总质量：5kg（含绝缘杆和电池） |
采样速率 | 2次/秒 |
一次电流钳传输距离 | 无线传输距离100M |
二次电流钳连接线长 | 2M |
数据存储 | 3000组，按左箭头键保持数据并自动编号存储（掉电或更换电池不会丢失数据） |
数据保持 | 按左箭头键保持数据，HOLD符号显示，再按HOLD键取消保持 |
数据查阅 | 按右箭头键可以进入数据查阅模式 |
数据上传 | 配备USB接口、通讯线及软件，存储数据可以上传电脑，用于读取、保存、打印等。 |
溢出显示 | 超量程溢出功能：“OL ”符号显示 |
无信号指示 | 当主机没有收到发射信号时提示“无信号” |
自动关机 | 开机约15分钟后，仪表将自动关机 |
电池电压 | 当电池电压低于4.8V时，电池电压低符号“ |
外界干扰 | 避免特强电磁场；避免433MHz、315 MHz同频干扰 |
工作温湿度 | -15℃～50℃；70%Rh以下 |

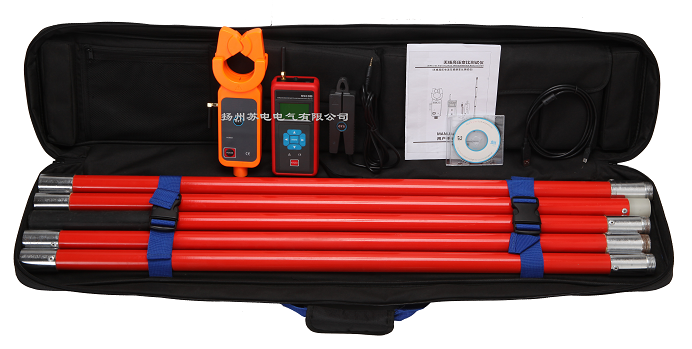

随机附件 | 接收器：1件；一次电流钳：1件；二次电流钳：1件；USB专用通讯线：1件；软件光盘：1件；绝缘杆（1米）：5个；电池LR03：8个；工具包：1件 |
