二级承试输电线路参数测试仪(异频法)

发布时间:2019-12-04人气:111

一、产品别称:

   工频线路参数测试仪、输电线路工频参数测试仪、输电线路异频参数测试系统、输电线路异频参数测试仪、线路参数测试仪、线路工频参数测试系统、线路工频参数测试仪、异频线路参数测试仪、线路异频参数测试系统。

二、产品概述:

  SDXL-122二级承试输电线路参数测试仪(异频法)新建高压输电线路在投入运行之前,除了检查线路绝缘情况、核对相位外,还应测量各种工频参数值,作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作的实际依据。一般应测的参数有直流电阻R、正序阻抗Z1、零序阻抗Z0、正序电容C1和零序电容C0、相间电容C12 。

对于同杆架设的多回路或距离较近、平行段较长的线路、还需测量耦合电容Cm和互感阻抗Zm。

  测量参数前,需要记录线路的有关设计资料如线路名称、电压等级、线路长度、杆塔型式、导线型号和截面等,并根据这些资料和现场情况作出测试方案。

在传统的输电线路工频参数测试中,采用三相自耦变和大容量隔离变压器提供测试电源,通过电力计量用的CT和PT作电信号变换,蕞后用指针式的精度电压表、电流表、功率表测量各个电参数,蕞后计算得到输电线路工频参数测试结果。使整套试验设备体积大、重量大,需要吊车配合工作,十分不利于现场测量,而且由于测试电源为工频电源,极易与耦合的工频干扰信号混频,带来很大的测量误差,信噪比,这对电源的容量和体积。

本仪器能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数(正序电容、零序电容、正序阻抗、零序阻抗、互感和耦合电容、相间电容等)。

仪器满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2006》的规定要求。

仪器采用一体化结构,内置变频电源模块,可变频调压输出电源。采用数字滤波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。

三、SDXL-122输电线路异频参数测试系统技术指标:


准确测量各种高压输电线线路的

正序电容、零序电容、正序阻抗、零序阻抗、互感和耦合电容、相间电容等

本仪器中的测量结果说明:

正序阻抗:已经折算成每相每千米的正序参数。

零序阻抗:已经折算成每相每千米的零序参数。

正序电容:已经折算成每相每千米线路对地的正序参数。

零序电容:已经折算成每相每千米的平均对地零序参数。

耦合电容:实际测量值,没有折算

互感阻抗:实际测量值,没有折算

相间电容:实际测量值,没有折算。

线地电容:实际测量值,没有折算。

线地阻抗:实际测量值,没有折算。

四、SDXL-122输电线路异频参数测试系统特点:

1、快速准确的完成线路的正序电容、零序电容、正序阻抗、零序阻抗等参数测量,同时还可以测量线路间的互感电抗、耦合电容、相间电容测量;

2、抗干扰能力强,能在异频信号与工频信号比为1:10的条件下准确测量;

3、外部接线简单,仅需一次接入被测线路的引线线就可以完成全部的线路参数测量;彻底解决现有测试手段存在的测试接线倒换繁琐、干扰、稳定度、精度等方面的问题。

4、仪器以高速单片机为内核,实现测试电源、仪表、计算模型一体化,将一卡车的设备浓缩为一台仪器。

5、仪器采用320*240大屏幕点阵液晶显示,进口旋转鼠标操作,嵌入式汉字微型打印机打印结果;

6、仪器测试过程快捷,仪器自动完成测试,一分钟完成一个序参数的测量,试验时间缩短,20分钟内可完成传统方法1天的工作量;

7、测量精度,三组异频电源42.5Hz/57.5Hz  45Hz/55Hz  47.5Hz/52.5Hz一组工频电源50.0Hz/50.0Hz可供选择,轻松分离工频及杂波干扰,有效地实现小信号的高精度测量;

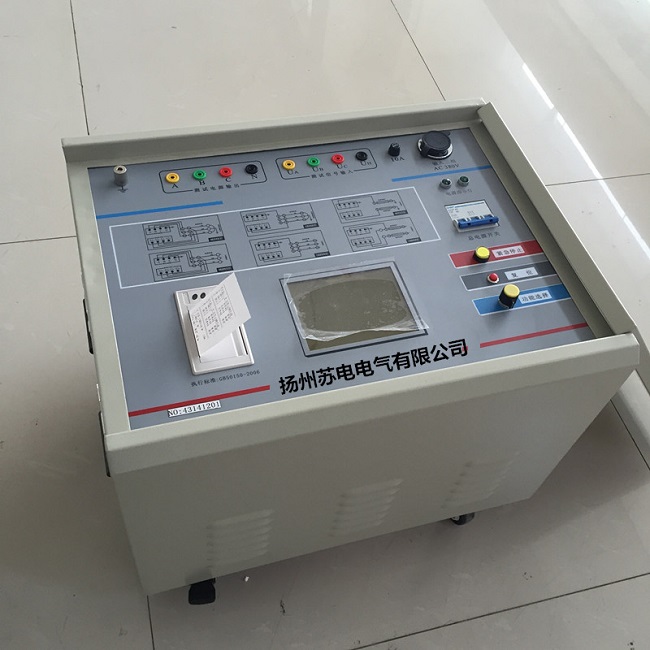

异频线路参数 - 副本_副本.jpg
