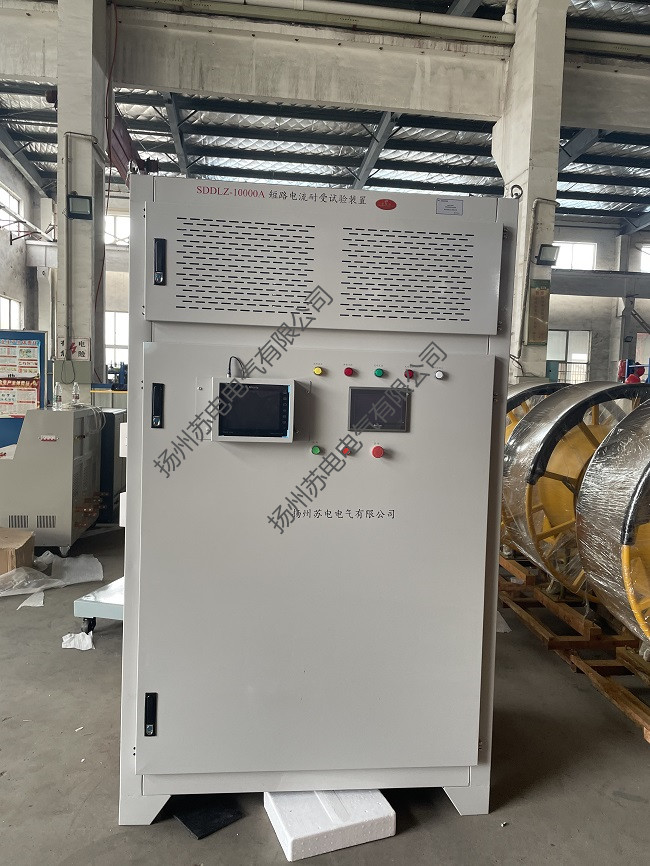

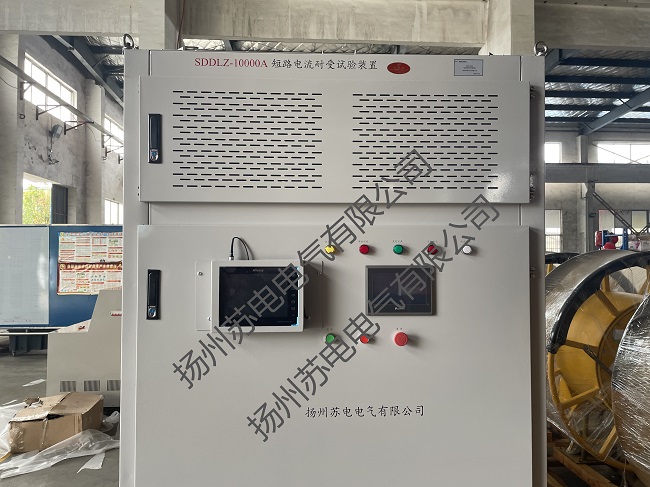

一：SDDLZ-10000A短路电流耐受试验装置技术指标
1、工作电源 两相AC380V 50HZ
2、额定容量50KVA
3、额定输出电压AC 0-500V
4、额定输出电流AC 0-10.0KA冲击电流功率因数0.95-1
5、电压分辨率触摸屏显示0.1V（无锡信捷）
6、电流分辨率示波器显示0.01A（Micsig麦科信智能示波器）
7、电流测量精度 0.5级
8、zui大谐振冲击时间20mS
9、负载形式 纯电阻
10、控制形式 触摸屏控制
11、外形尺寸 1250*860*2100
12、设备总重量 450kg
工作原理
AC380V电源，经调压后，根据冲击电流大小，设定好一个电流值，点击“充电开始”按钮，储能电容开始充电至设定值，充电完成。按下“冲击电流”按钮，高压大电流经过储能控制开关向被试品开关放电。
