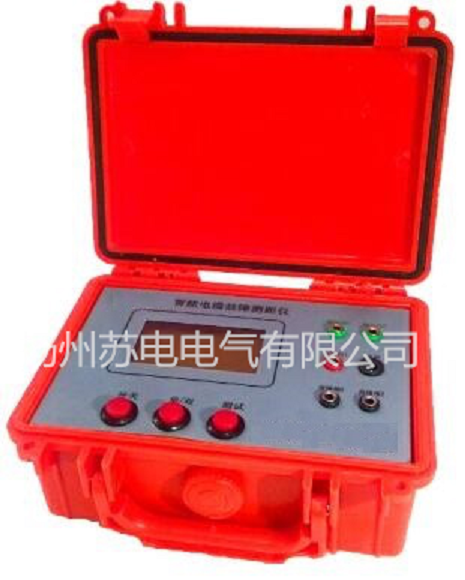

电缆故障定位智能电桥

发布时间:2019-10-14人气:114

一、概述

SDDL-2012电缆故障定位智能电桥,以使用欧姆定律原理为基础,通过巧妙的接线,实现在低电压的情况下,准确测量高阻和低阻等电缆故障。解决了只有高电压才能测量高阻故障。本仪器通过使用单端接法和双端接法的灵活运用,可以测试单相接地故障、相间故障、相间并接地故障、多相故障等多种故障类型。在有良好接地的情况下(接地电阻小于50欧姆),还可以测试只有两相的电缆故障。本仪器的适用范围更广,电桥测试方法测试故障的使用范围。

 电缆故障定位智能电桥通过先进设计,排除交流干扰的前提下,多次测量电压降和电流、平均计算后,运用比阻法的原理,直接输出故障距离占全长的比例。用于电力电缆故障点的距离测量,具有测量精度,界面友好,操作简单等。

SDDL-2012电缆故障定位智能电桥的适用条件:

1. 单相对地低阻、高阻故障;(故障电缆铠装连续。)

2. 相间低阻、高阻故障;

3. 多相短路故障。

  SDDL-2012智能电缆故障测距仪和低压脉冲测距仪互相配合,可以很好的解决低压电缆的故障测距。是目前低压电缆故障测距的蕞经济实惠、有效的测试方法。

  SDDL-2012特别适用于施加高压信号无法放电或放电不充分,无法使用行波法测距的单相接地故障、相间故障(如电缆进水等情况)。

SDDL-2012智能电缆故障测距仪无法测试以下故障:

1. 单相对地闪络性故障。

2. 单相对地电缆铠装不连续故障。

二、功能特点

1. 仪器有单端测量和双端测量两种测量方法。适合于所有两相以上的电缆故障的测量。

2. 单相对地或相间故障,电缆中有两相良好相时,采用单端测量法。

3. 单相对地或相间故障,电缆中有一相良好相时,采用双端测量法。

4. 对于相间故障,没有其它芯线或铠装的电缆,可以采用双端测量法。要求故障相两端接地非常好,接地电阻小于50欧姆。

5. 大屏幕液晶显示操作信息,测距精度高,界面友好。

6. 一键式自动测试,直接显示测距的比例信息,简单易用。

7. 内置恒流源,信号稳定,测距结果可靠。

8. 具有接线错误提示功能,防止接线错误。

9. 电源管理功能:仪器15分钟没有操作,将自动关机,以减少电量消耗;当电池欠压时,仪器也将自动关机,以保护电池。

10. 内置大容量锂电池,提供可靠的充电方式。



11. 工作时间长,可连续工作8小时以上(电池老化后使用时间会缩短)。

12. 坚固机壳,质轻便携。

三、技术指标

1. 输出电压:≤8V。

2. 输出电流:0.1A~2A自动调节。

3. 测距精度:误差≤0.1%。

4. 电源:7.4V,5800mAH可充电锂电池。

5. 充电器电源: AC 220V±10% 50HZ±2HZ。

6. 体积:主机209mm×146mm×90mm。

7. 重量:主机1.3kg

8. 使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。
