智能温升大电流发生器

一、产品概述：
   温升大电流试验装置  为满足大电流发生器对电缆或母线牌测试的要求，现制定如下技术方案：
本方案适用的范围仅限于SDSLQ-3200A智能温升大电流发生器针对对开关断路器测试的需要。

二、产品别称

  升流器，大电流发生器，三相大电流发生器，数显大电流发生器，智能温升大电流发生器，程控大电流发生器，全自动大电流发生器，大电流测试设备，智能升流器，程控升流器，全自动升流器，大电流试验装置，大电流发生器厂家，智能大电流发生器 ，手动大电流发生器，大电流发生器厂家，大电流发生器价格。

三、产品技术要求：
（1）名称：SDSLQ-3200A智能温升大电流发生器
（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。
    输入电压：三相四线  380V
    额定容量：45KVA*3
2.1蕞高输出交流电流值：三相3200A该电流下做脱扣或母线温升试验。
2.2 蕞高输出直流电压值：8。
2.3 输出电流调节方式：0~3200A可调。（8小时）
     1、可三相同时输出，也可单相输出，也可分相输出
      2、手动按钮方式输出，或自动设定（微机智能控制）
 2.4 精度要求：
     源效应：≤0.3%额定值
     时漂：≤1%额定值
     温漂：≤0.04%额定值／℃
     负载效应：≤1%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）
2.5 线路调整率：0.1%
    负载调整率：0.1%
2.6 输出显示:
    显示方式:10吋显示屏
    显示精度: 电压表 0.1V
         电流表 1A
    显示误差: 电压表≤0.2%±1个字
         电流表≤0.2%±1个字
2.7 设备应具有过压、过流、过温、缺相等自动保护。
2.8、工作方式，脱扣实验，导线温升等试验
2.9、母排输出
2.10、分体结构
四、产品具体配置情况如下：

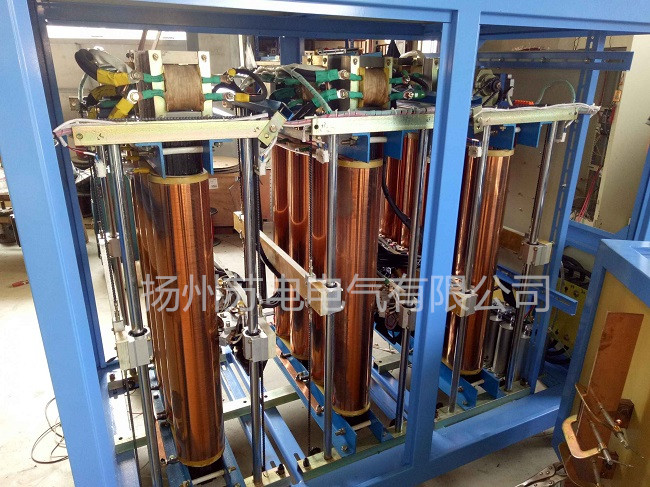

1）调压部分   采用特殊工艺电动调压器

        扬州苏电生产的大功率调压器新产品，电动调压器具有输出电压波形不失真(输出电压波形畸变率增量<1%)，电动调压器采用步进电机操作机构，减轻操作劳动强度，达到和微机一体智能控制输出电流可从零电压起始平稳调节、瞬时过载能力强、空载电流、空载损耗小，效率高、噪音小、寿命长。适宜各种感性、容性、电阻负载使用等特点。 本产品广泛用应于石油、化工、冶金、机电、纺织、医疗、电力试验、科研等部门，以实现调压、控温、调光、功率控制的目的。
　　本公司调压器产品采用优质的电磁材料，先进的加工艺，严格的质量管理，使其具备体积小、重量轻、波形畸变小、噪声低、空载损耗小的特点，在电能传递的关键部位，我们选用了英国进口的“A”型电刷，其耐磨性、 过载能力和低温升都优于传统配件。

 细调部分，采用国内特殊工艺。
2）升流部分


   结构特征：扬州苏电根据目前市场所需要低电压大电流变压器，研制了二套新型变压器，一种产品的初级线圈一般为圆筒式，次级一般为裸导体弯制成的螺旋式线圈，初级线圈一般无调压抽头，线圈连接组合均为1/1—12。采用风扇强制自冷式（适合做瞬时、母牌等实验，波形失真小，容易达到峰值电流）。为了三相或单相输出平衡等特殊要求，我们将以前升流变一台三相变压器，改成独立三个变压器输出，在大电流调整时，不再会发生调整一相电流时，会影响其他两相电流输出。

   该变压器是一种新型的低电压、大电流具有以下优点：
     1）采用容量较小的电量输入即可实现大容量范围内的全部调节，其调压容量与范围均可获得几倍的扩大。
     2）由于该变压器的绝大部分输出能量来自电网、输入电流波形中的5/6（即N-1/N）具有很好的正统性、能满足《低电压基本试验方法》的要求。
     3）因为是1：N的调压方案，故设备投入电网后效率高，损耗小。
     4）配套设备简单，调节与控制方便，本产品可与电压调整（调压器或移动电压调整器）配套，以达到平滑无极调节的目的。

五、产品供货范围
1  SDSLQ-3200A智能大电流发生器控制台       1台
2  三相变流器                                                    一台
 3  300mm² *15m                                              6根
4   连接线 50mm平方2m                                   四根
5  航空插座连接线                                             一根
6  整套设备总重量                                             0.8T
 7产品合格证                                                    一份
 8  产品说明书                                                 一份
