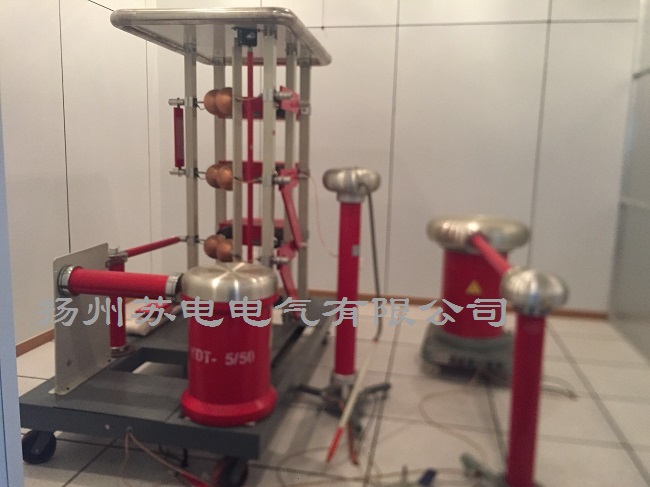

冲击电压发生器

发布时间:2019-11-13人气:147


一、冲击电压发生器适用范围:

     本发生器适用于35KV及以下电压等级的空气间隙、绝缘子串、套管、电力变压器和互感器等试品的雷电冲击电压全波。

二、冲击电压发生器使用条件:

1、 海拔高度:不超过1000米

2、环境温度:-5℃----+40℃

3、相对湿度:25℃

4、使用环境:户内

5、无导电尘埃

6、无火灾及爆炸危险

7、无腐蚀金属和绝缘的气体

8、电源电压的波形为正弦波,波形畸变率<5%

9、接地电阻不大于0.5Ω

10、对周围安全距离不小于2米

三、冲击电压发生器组成部分:

   本套设备由充电装置、本体装置、弱阻尼电容分压器、、泰克TBS1102示波器和计算机.液晶显示器。数字通信系统。波形分析软件。隔离电源。二次控制回路。

四、冲击电压发生器技术参数:

1、直流充电装置

1.充电变压器采用全绝缘结构,原边电压220V,副边电压50KV,容量3KVA

2.硅整流器反向电压250KV/100mA。

3.充电保护电阻阻值15KΩ左右。

4.装有接地电磁铁1只

2、本体

1.本体共3级,每级由两台2×50KV/2μF的脉冲电容器串联,每级充电电压100KV,本体标称电压300KV,充电能量15KJ

2.本体采用单边倍压整流充电方式

   充电阻:   5KΩ+5KΩ+5KΩ

   波头电阻: 230Ω/300Ω    6根

   波尾电阻: 75Ω           3根

3.本体共有3对放电球隙,良好级球间采用单边工频触发,所有球间隙由一同步电机同时调节。

4.电阻分压器高压臂电阻150MΩ,低压臂电阻15KΩ。

3、弱阻尼电容分压器

1. 弱阻尼电容分压器规格型号:RZF300-0.0000.445,高压臂电容0.445PF,低压臂0.3μF

2.分压比700:1,编号:60815。

3.额定脉冲电压:300KV

4、主要功能

1.  测量功能:对雷电冲击电压,数字采集,通讯、电脑屏幕显示。

2.根据设置的分压比、试验类型、被测电压和极性自动设置示波器。

3.示波器采集到的波形信息自动传递到电脑。

4.波形分析和波形参数的显示,如幅值、波头时间,波尾时间,过冲等。

5.波形的存盘及调出。

6.波形的放大或缩小,以及TBS1102面板的其它操作功能。

7.手动分合闸。

8.手动调节间隙。

9.手动充电。

10.手动点火。

11.手动转换极性。
