三级承试直流高压发生器

发布时间:2019-12-11人气:27

一、三级承试直流高压发生器简介

  SDZF-200KV/3mA三级承试直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,zui新研究、设计、制造的,是新时代的科技产品——直流高压发生器,是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验,是新世纪zui理想的换代产品。

  直流高压发生器采用高频倍压电路,率先应用zui新的PWM高频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式,并能承受额定电压放电而不损坏。

  直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件,使仪器更可靠、更稳定,倍压筒体用德国技术研制生产,高频变压器经有关专家特殊设计、体积小,容量大,过载能力强,便于现场作业试验。

二、三级承试直流高压发生器特点

1、体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全,便于野外使用,是新世纪zui理想的可靠产品。

  2、采用先进技术、工艺制造,率先应用zui新的PWM高频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件,利用高频技术提高频率,频率高达100kHz,从而使输出高压稳定度更高,波纹系数更小。

3、按免维修设计,主要部件均选用美、德、日等国进口先进技术的元器件,经久耐用,不怕连续对地直接短路放电。

4、精度高、测量准确。电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为0.1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流,

高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。

5、电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,

升压过程平稳,调节精度高,并设计有粗调和细调功能。电压调节精度优于0.1%,电压、电流测量误差小于1.0%,脉动因数优于0.5%。

6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全,各种技术指标均优于行业标准及优于同类产品。

7、增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就打开0.75的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将升压的旋钮回到零位上,同时将细调电压旋钮回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。

8、方便的过电压整定设置功能,采用了数字拨盘开关,能将整定电压值直观显示,使你操作更随意,显示数值单位为kV。

9、倍压筒可分节结构,现场使用,灵活方便,一机多用,经济实惠。

10、底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。



三、三级承试直流高压发生器及主要技术性能



      规  格

技术参数

60/2

100/2

120/2

160/2

180/2

200/2

250/2

100/200

3/2

200/300

3/2

其 它

等 级

输出电压(kV)

60

100

120

160

180

200

250

100/200

200/300





600~800kV等合同

定做。

输出电流(mA)

2

2

2

2

2

2

2

3/2

3/2

输出功率(W)

120

200

240

320

360

400

500

400

600

充电电流(mA)

3.0

3.0

3.0

3.0

3.0

3.0

3.0

4.5/3.0

4.5/3.0

机箱重量(kg)

4.3

4.3

4.3

4.3

4.3

4.4

4.5

4.5

8.1

倍压筒高度(mm)

Φ80

×500

Φ80

×620

Φ80

×770

Φ80

×770

Φ110

×770

Φ110

×770

Φ110

×820

Φ110

×800

Φ110

×1350

倍压重量(kg)

6.3

6.8

6.8

7.2

7.2

7.2

7.6

7.5

12.6

高压极性

负电压极性,零电压启动,连续可调。

工作电源

AC 220V±10%;50Hz

电压测量误差

1.0%(满度)±1个字,zui高分辨率0.1%kV

电流测量误差

1.0%(满度)±1个字,zui高分辨率0.1%uA

过压整定误差

≤1.0%

0.75切换误差

≤0.5%

纹波系数

1.0%

电压稳定度

随机波动,电源电压变化±10%时≤0.5%

工作方式

间断使用;额定负载30分钟;1.1倍额定电压使用:10分钟

环境温度

-15℃~50℃

相对湿度

当温度为25℃时,不大于90%(无凝露)

海拔高度

2500米以下

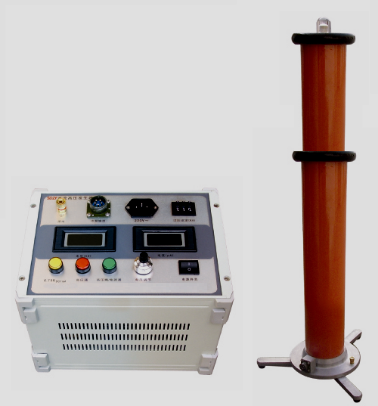

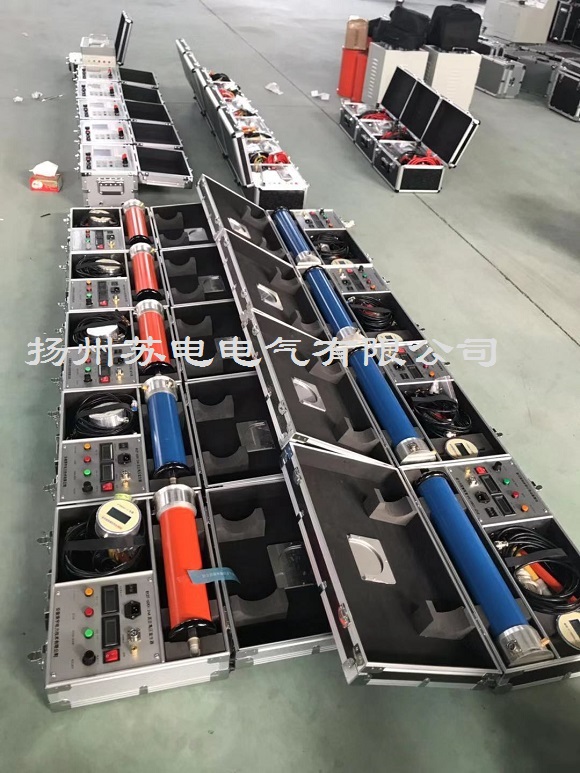

四、三级承试直流高压发生器图片:

附:

不同的规格可根据用户的需求进行定制!
