一、产品概况
SDJS-199二、三、四级承试高压介质损耗测试仪介质测量精度为：1%、电容量精度为0.5%、抗干扰变频是在扬州苏电电气有限公司生产智能化介质损耗测量仪和全自动抗干扰介质损耗测试仪之后，研制成功第五代一种新型的测量仪，随着城乡电网改造的不断深入，更高电站越来越多，倒相法、移相法，已不能满足现场测试需求，变频测量是把50HZ变成其它的频率，（测量时频率自动跟踪改变，不需要手动选择）可以有效地排除强电场下对测量的干扰。该仪器体积zui小，重量zui轻，便于携带。有灵活的扩展性，通过接口与计算机连接，使用强大的软件附件，对仪器升级，人性化设计，全自动操作本仪器适合500kv及以下电站有干扰现场的试验。
●具有多种测量方式，可选择正/反接线、内/外标准电容器、CVT和内/外试验电压进行测量。
●测量时自动采用45/55Hz。
●测量电容式电压互感器（CVT）时，无需其它外接设备。
● 内置SF6标准电容器，tgδ<0.005%,受空气湿度影响小。
● 抗干扰效果好，内置自动跟踪的变频电源，能有效地消除强烈电场干扰对测量的影响，适用于500kv极其以下电站的强干扰现场试验。
● 高压短路和突然断电时，仪器能迅速切断高压，并发出警告信息。
● 测量重复性好，电压线性好（测量准确度不受电压影响）
● 一体化结构，重量适中，便于携带。
● 大屏幕带背光中文液晶显示器信息提示操作，使用方便。
● 仪器自带打印机，及时保存测试数据。
● 高压电缆连接至试品，保障安全；仪器未接地报警，安全措施完备。
二、产品用途特点及性能

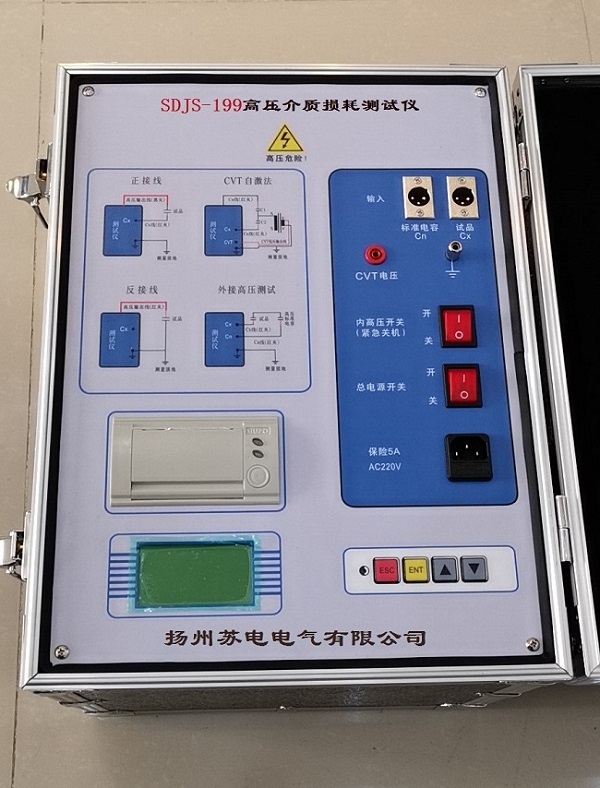

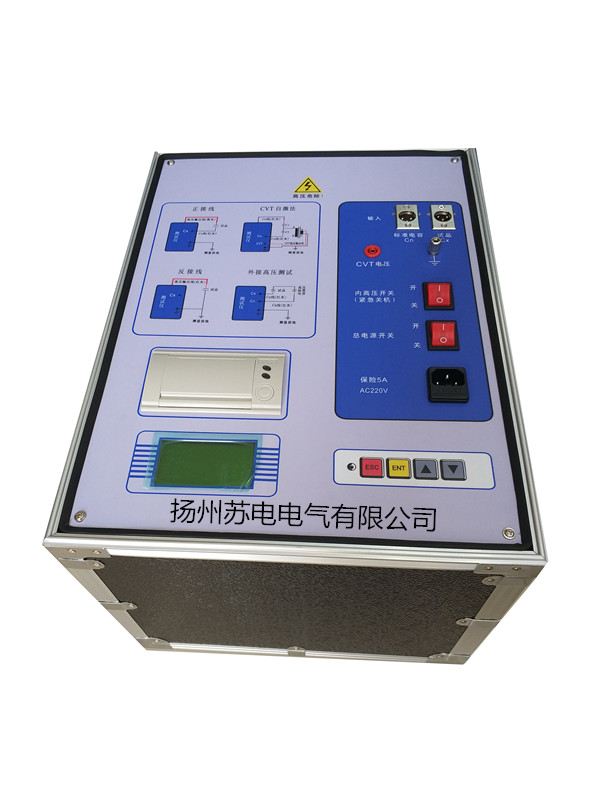

SDJS-199高压介质损耗测试仪又称变频抗干扰介质损耗测试仪用于现场抗干扰介损测量，或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。
三、产品主要技术指标
准确度：Cx:±（读数×1%+1pF）
tgδ:±（读数×1%+0.00040）
抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度
电容量范围：内施高压：3pF～60000pF/10kV60pF～1μF/0.5kV
外施高压：3pF～1.5μF/10kV60pF～30μF/0.5kV
分辨率：蕞高0.001pF，4位有效数字
tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。
试验电流范围：10μA～5A
内施高压：设定电压范围：0.5～10kV
蕞大输出电流：200mA
升降压方式：连续平滑调节
电压精度：±(1.5%×读数+10V)
电压分辨率：1V
试验频率：45、50、55、60、65Hz单频
45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
频率精度：±0.01Hz
外施高压：正接线时蕞大试验电流1A，工频或变频40-70Hz
反接线时蕞大试验电流10kV/1A，工频或变频40-70Hz
CVT自激法低压输出：输出电压3～50V，输出电流3～30A
测量时间：约40s，与测量方式有关
输入电源：180V～270VAC，50Hz/60Hz±1%，市电或发电机供电
计算机接口：标准RS232接口
打印机：炜煌A7热敏微型打印机
环境温度：-10℃～50℃
相对湿度：<90%
四、产品主要功能特点
3.1 变频抗干扰
采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。
3.2高精度测量
采用数字波形分析和电桥自校准等技术，配合高精度三端标准电容器，实现高精度介损测量。
仪器所有量程输入电阻低于2Ω，消除了测量电缆附加电容的影响。
3.3多级安全保护，确保人身和设备安全
高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。
低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。
接地保护：仪器接地不良使外壳带危险电压时，启动接地保护。
C V T：高压电压和电流、低压电压和电流四个保护限，不会损坏设备；误选菜单不会输出激磁电压。CVT测量时无10kV高压输出。
防误操作：两级电源开关；电压、电流实时监示；多次按键确认；接线端子高/低压分明；缓速升压，可迅速降压，声光报警。
防“容升”：测量大容量试品时会出现电压抬高的“容升”效应，仪器能自动跟踪输出电压，保持试验电压恒定。
抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。
高压电缆：为耐高压绝缘导线，可拖地使用。
3.4功能强大，产品系列化
本仪器所属型号： F型，具体功能如下：
（1）具有正/反接线，内/外标准电容，内/外高压多种工作模式，一体化结构，可做各种常规介损试验，不需外接任何辅助设备。
（2）液晶显示，菜单操作，测试数据丰富，自动分辨电容、电感、电阻型试品，自带微型打印机可打印输出。
（3）具有外接标准电容器接口，可外接油杯做精密绝缘油介损试验，可外接固体材料测量电极做精密绝缘材料介损试验，也可外接高压标准电容器做高电压介损试验。
（4）自动识别50Hz / 60Hz系统电源，并支持发电机供电，即使频率波动大，也可正常测量。
（5）内置串联和并联两种介损测量模型，方便仪器检定。
（6）可存储255组测量数据。
（7）CVT自激法测量时，C1/C2可一次接线同时测出，自动补偿母线接地和标准电容器的分压影响，无须换线和外接任何配件。
（8）中文图文菜单，大屏幕背光LCD显示更清晰，电流电压实时监视。
（9）优化的电路设计，使正/反接线的准确度和稳定性一致。
（10）自动识别外接高压试验电源频率40Hz～70Hz，支持工频电源、变频电源和串联谐振电源做大容量高电压介损试验。
（11）具有反接线低压屏蔽功能，在220kVCVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量。
（12）带计算机接口。通过该接口，实现测量、数据处理和报表输出，也可实现仪器内部测量软件升级。可集成到综合高压试验车上。
（13）配置热敏打印机，使打印更加快捷、无噪音和清晰。
（14）增加回路接触不良放电提示功能，以方便判别接线是否可靠。
（15）增强反接线低压屏蔽功能，可一次接线同时测出两个电容的电容量和介损值。
（16）增加CVT变比功能，可测量CVT变比和相位误差。
五、供货范围
（1）仪器主机（2）使用说明书和产品合格证
（3）专用测试电缆线（4）电源线
（5）备用色带、打印纸和保险管（6）其它详见《装箱单》
六、产品别称：
智能化抗干扰介质损耗测试仪、变频抗干扰介质损耗测试仪、全自动异频介质损耗测试仪、自动抗干扰精密介质损耗测量仪、变压器介质损耗测试仪、介质损耗测试仪、介损测试仪、异频介质损耗测试仪、变压器介损测试仪、变频介质损耗测试仪
