一、产品别称：
有载分接开关测试仪、变压器有载分接开关测试仪、有载开关测试仪、变压器有载开关测试仪
二、产品概述：

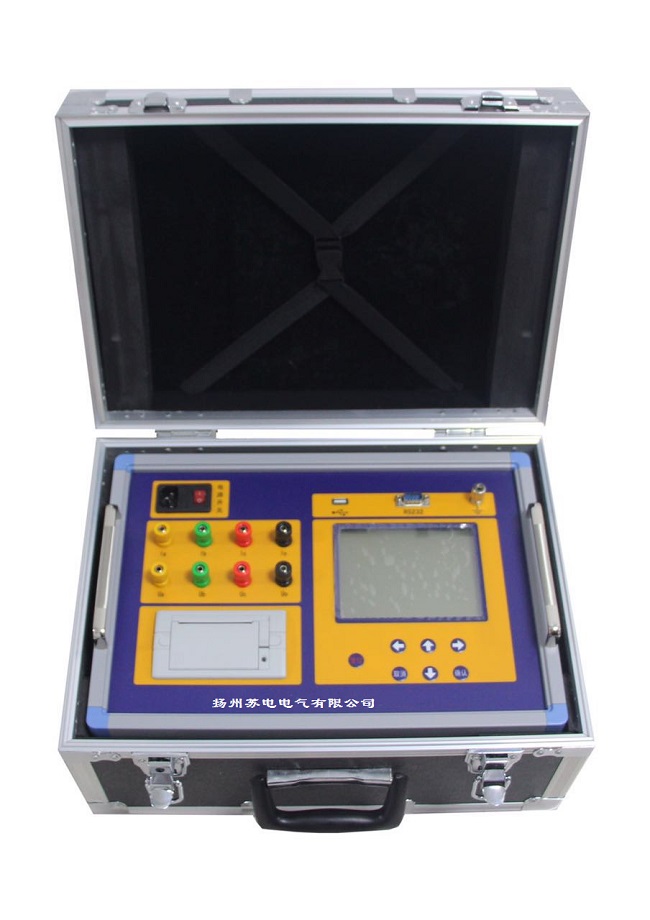

SDKG-153有载分接开关测试仪是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。本变压器有载分接开关测试仪，主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
仪器智能化程度稿，全部中文菜单提示，操作简单。仪器体积小、重量轻、抗干扰能力强，减轻了现场工作人员的劳动强度，是发、供电单位，变压器制造行业保障安全生产，产品质量的仪器。
三、产品相关说明：
1、在实际测量时所测波形往往比理论波形差，尤其在有绕组测量时，这是因为在测量时变压器绕组的电感、电容参数造成的振荡信号，以及分接开关的机械振动，使所测波形呈现出一些波动，这种情况在实际测试时是无法避免的。有些新开关由于开关接触点上保护油膜在低电压下呈显现绝缘性；以及使用年限较长，开关接触点有氧化现象的开关，在测试时波形可能，这也属正常现象。可以在该档上多切换几次开关，使氧化层变薄，增加接触面积，再用仪器进行测试，可能会避免这种现象。
2、还有一种现象就是超量程测试，如测试开关的过渡电阻大于9Ω，而选量程为9Ω时进行测量，结果会出现如图二十一所示的波形。 这时光标1所指示处的过渡电阻有可能正常，光标2所指示处的过渡电阻显示为50.0Ω，这是由于超量程所致，只需把量程改为30Ω再进行测试即可。也可能过渡过程中间过程为平直线均为50.0Ω，也是超量程所至，则也只需改变量程为30Ω即可。
3、当进行无绕组测量，没有变压器绕组的分布参数影响，波形会比较接近理论波形，当用户所测波形曲线不平直时，多数情况为机械传动原因，并不是开关或仪器测试有问题。如出现断点，断点处波形回到底部，则要谨慎对待。
4、有时在开关切换时有瞬间断点，这时波形即被压成一条近似平直的直线，这种情况是本仪器处理所致。当移动光标2读三相波形曲线各点时，同样能看到切换各时段电阻的变化，但这种情况蕞好重新测试。 当波形出现异常的下跳点并且持续时间在2ms以上时，应检查该处的电阻值，如果电阻值超过50Ω，很可能存在接触不良或有松动处，这时，应反复进行多次测试，以便判断。
四、产品安全措施：
1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。
4、仪器应避免剧烈振动。
5、对仪器的维修、护理和调整应由专业人员进行。
6、在测试过程中，禁止移动测试夹和供电线路。
五、产品性能特点：
1、仪器输出电流大，重量轻。
2、仪器输出开路电压28V，在1A档的电流下可以测试10Ω的过渡电阻，并设有0.5A、0.3A档，方便测试更大的过渡电阻。
3、具有完善的保护电路，可靠性强。
4、立式机箱结构，5.7寸的大液晶显示，便于现场操作。
5、具有U盘存储功能，可以存储更多数据波形。
六、产品技术指标：
1、输出电流：1.0A、0.5A、0.3A、三档可选。
2、电阻量程：1.0A档 0.1～10Ω；0.5A档 5～20Ω；0.3A档 10～40Ω。
3、电阻测量精度：±(读数×5%+5个字)，分辨率：0.01Ω。
4、过渡时间测量范围：1～250mS。
5、过渡时间测量精度：±1mS，分辨率：0.1mS。
6、采样频率：10K。
7、存储方式： U盘存储、本机存储。
8、工作温度：-20℃～+50℃。
